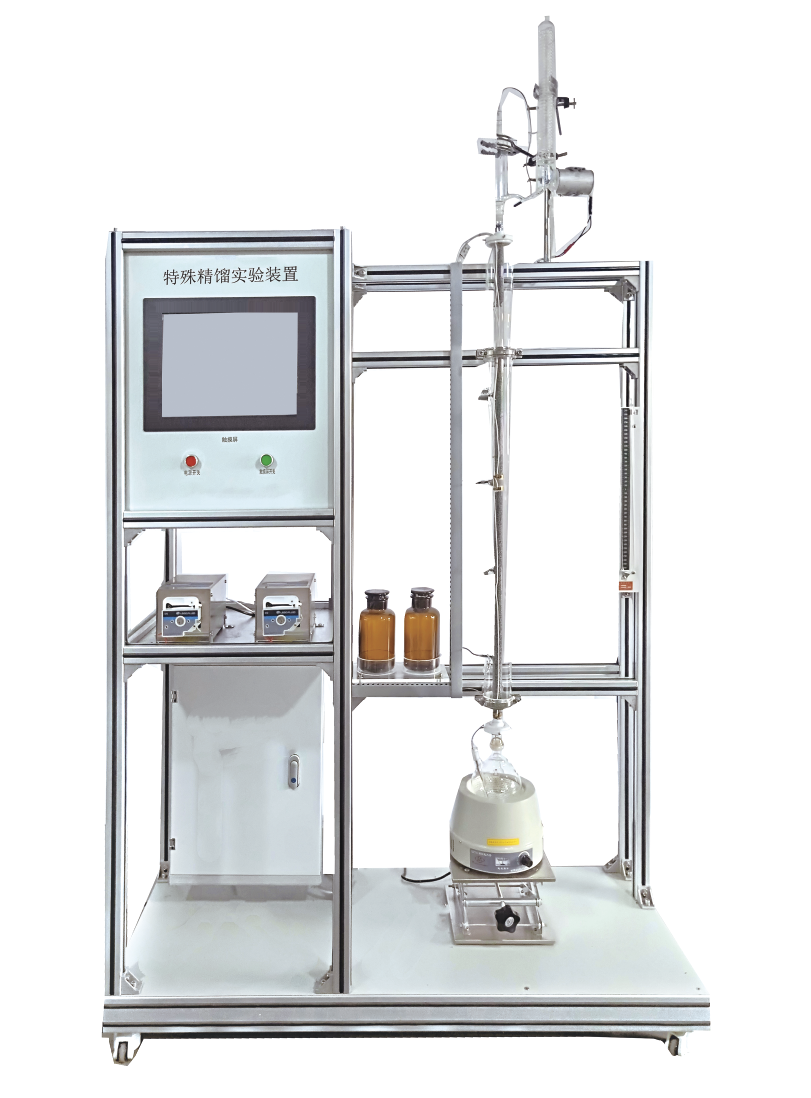

DB-JL/T 特殊精馏实验装置
特殊精馏实验装置



技术指标说             明
装置功能1、熟悉精馏单元操作过程的设备与流程。
2、学习精馏塔效率的测定方法,适用于常压和减压精馏等特殊精馏。
3、全触摸集成化控制,高稳定数据传输,硬件加密。
主要配置玻璃精馏塔、保温塔、冷凝器、玻璃塔釜、加热器、储液罐、蠕动泵、温度传感器、真空系统、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施水:装置需冷却水,自带和自来水管相连的接口。自来水通过装置接口进入塔顶的冷凝器后排出。
液:装置自带玻璃高位槽。实验时经流量计进入精馏塔釜。
电:电压AC220V,功率2KW,标准单相三线制。
技术参数1、精馏塔塔径φ25mm,塔高1200mm,材质为玻璃塔结构,塔内填装316L不锈钢φ3mmθ网环型填料。塔釜为四口烧瓶,带导电膜保温,保温段加热功率上下两段各300W;塔釜容积:500ml。
2、塔釜加热:塔釜置于500W电热包中。集成控制。
3、进料泵:蠕动泵,外控功能:转速控制,方向控制,启停控制。转速范围:0.1-100rpm。流量范围: 0.01-30ml/min。带RS485通讯功能。数量2台。
4、储液罐:容积500ml,材质:石英玻璃,数量2个。
5、塔头为蛇管冷凝器,摆锤式回流结构和油水分相器结构。此控制系统由塔头上摆锤、电磁铁圈、回流比控制器等组成,回流比控制范围:99:1—1:99。
6、温度传感器:Pt100,显示分度0.1℃。
7、真空系统:含真空泵、缓冲罐,阀门、压力计等。
8、中央处理器:执行速度0.64μs,内存容量16K,内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议;功能:数据处理运算。
9、模拟量模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。
10、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。
11、显示终端:采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。
12、额定电压:220V,总功率:1.5kW。
13、外形尺寸:1300×500×2200mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
14、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
15、配套测控软件可以实现实验数据实时在线采集显示数据、曲线及设备运行状态等。通过WIFI技术实现终端覆盖。
测控组成变量检测机构显示机构执行机构
进料流量蠕动泵触摸屏自动调节
回流比回流比继电器触摸屏回流比控制器
塔节温度PT100铂电阻触摸屏
塔顶温度PT100铂电阻触摸屏
塔釜温度PT100铂电阻触摸屏调压模块
