DB-HRQ101 换热器管路拆装实训装置

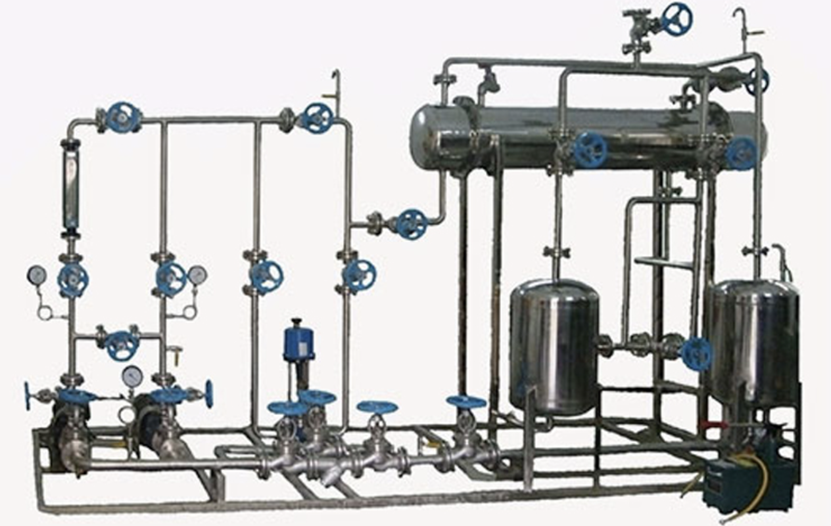

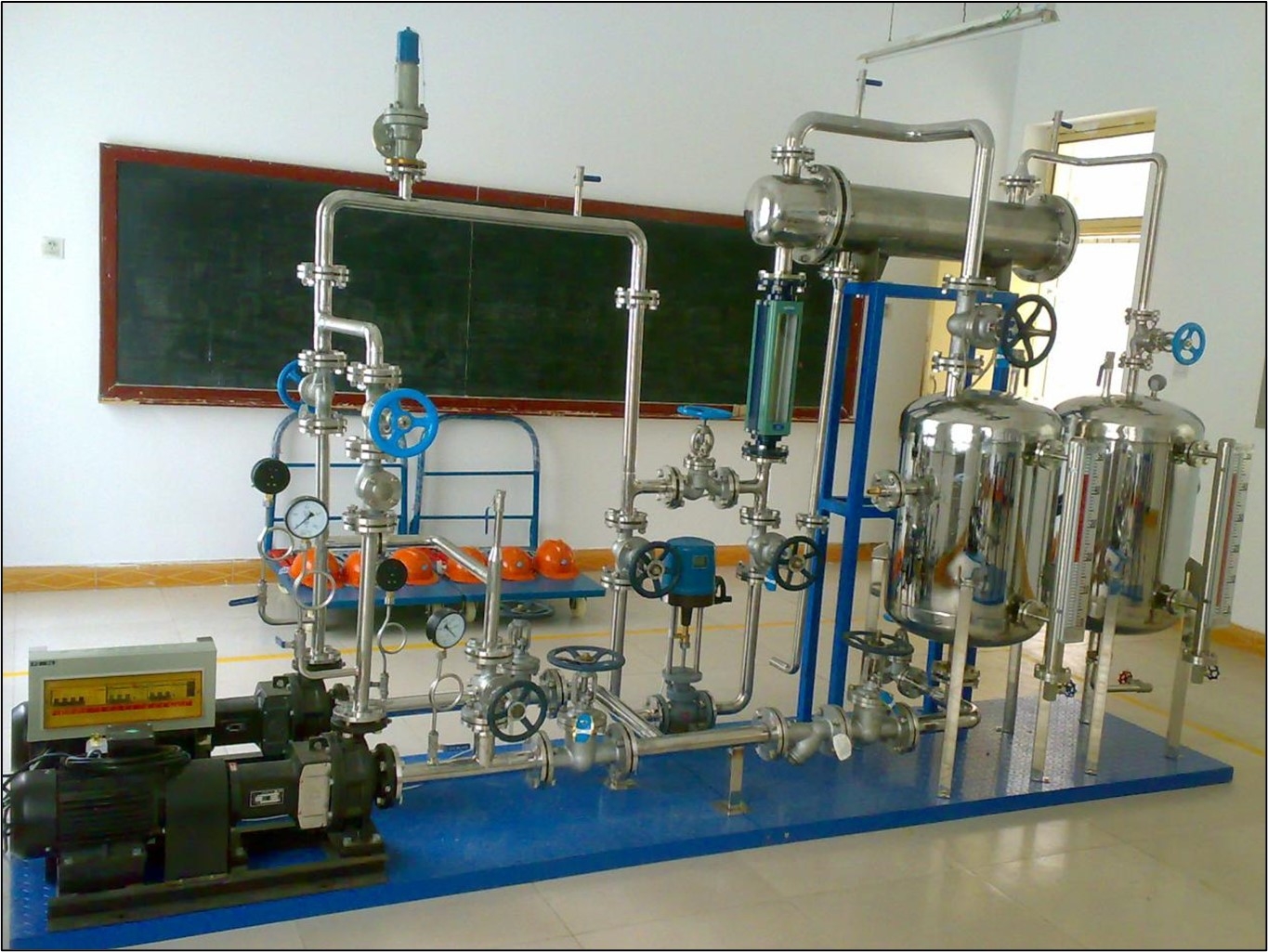

（参考图）

分项	说明
装置功能	1．用于训练学生拆卸和组装化工生产常见的管路、管件及换热器等。能进行管路的拆卸与组装；法兰、螺纹的连接训练；并能进行管路气密、耐压、试漏测试。
	2．考察学生全面分析系统、辨别正误和迅速决策等能力，在实践中结合了识图能力、出具规范清单、安全操作等各项理论功底的考察。
	3．配套流体输送机械、化工仪表和机械制图等多门课程的教学实践，如管件识辨、流量计安装和四大化工参量的安装、检测、显示等。
	4、检查学生对换热器内部结构熟悉程度、考察选手对化工设备安全性检验知识及技能掌握的程度。
设计参数	液体流量：0～8m3/h。
	液体温度：常温。
外形尺寸	对象部分：3800×800×2400 (长×宽×高mm)，钢制花纹板喷塑底座。整机采用304不锈钢制作，喷漆花纹防滑钢板底座。
	测控部分：开关盒集成于对象部分之上。
	外配设备：无。
公用工程	水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。
	电：电压AC380V，功率4.4kW，三相四线制（三火线一零线）。每个实验室需配置1~2个接地点（安全地及信号地）。
	气：无。
实验物料	清洁自来水
对象组成	水箱：不锈钢材质，带贮水排空底阀，进水管路设置专用接口。
	循环水泵：机械密封卧式连轴化工泵供电：三相380VAC ，功率：4.4kW，数量2台。
	水泵进口管路：不锈钢材质，DN50，配合法兰安装阀门及过滤器。
	水泵出口管路：不锈钢材质，DN32及DN40，配合法兰安装阀门。
	回流管路：不锈钢材质，DN25。
	安全泄压管路：不锈钢材质，DN25。
	灌泵管路：不锈钢材质，专用灌泵管路，方便操作检验。
	耐压测试管路：不锈钢材质，专用管路耐压测试接口。
	电源设备：布线槽，带漏电保护的空气开关盒。
测控组成	变量	检测机构	显示机构	执行机构
	离心泵进口压力	压力表：精度：1.5%FS	压力表就地显示	无
	离心泵出口压力	压力表：精度：1.5%FS	压力表就地显示	管路出口阀（手动）
	流体流量	玻璃转子流量计：精度：4%FS	流量计就地显示	管路出口阀（手动）
	流体温度	双金属温度计：精度：1.5%FS	温度计就地显示	无

设备装系统	名称	规格	数量	备注
	循环水泵	机械密封卧式连轴化工泵，功率：2.2KW,流量：10m3/h。	2	国标
	水箱	镜面不锈钢，φ500×600	2
	换热器	不锈钢（列管）Φ 219；换热管，φ 20×2×1000mm，16 根。	1
	过滤器	不锈钢，法兰式，DN50	1	国标
	电动调节阀	不锈钢，法兰式，DN32，4-20mA输出，精度：0.5%FS	1	国标
	闸阀	不锈钢，法兰式，DN50	2	国标
	铜球阀	螺纹式DN15	4	国标
	止逆阀	不锈钢，DN40	1	国标
	安全阀	不锈钢，DN25	1	国标
	截止阀	不锈钢，法兰式，DN40	1	国标
	法兰	不锈钢，DN32	1组	国标
		不锈钢，DN40
		不锈钢，DN50		国标
	活接、三通、弯头等	不锈钢，与管路配套	1组	国标
	管路	不锈钢管 DN25、N32、DN40、DN50	1组	国标
		不锈钢软管	1	国标
电气组成	电气元件		数量
	电源插头		1个
	4P空气开关		1个
	8路开关盒等		1组
备注	上述不锈钢均为SUS304材质。

拆装工具及试压检漏设备

序号	名称	规格	单位	数量
1	管子钳	450mm	把	1
2	管子钳	300mm	把	1
3	活动扳手	12寸	把	1
4	活动扳手	10寸	把	1
5	呆扳手	17~19	把	1
6	呆扳手	22~24	把	1
7	两用扳手	17mm	把	1
8	两用扳手	19mm	把	1
9	两用扳手	22mm	把	1
10	两用扳手	24mm	把	1
11	木榔头	2.5寸	把	1
12	穿心一字批	12寸（敲棒）	把	1
13	螺丝一字批	小号	把	1
14	螺丝一字批	中号	把	1
15	螺丝十字批	小号	把	1
16	螺丝十字批	中号	把	1
17	水平尺	600mm	把	1
18	直角尺	LG-ZT300 12"/300mm	把	1
19	卷尺	3m	把	1
20	普通游标卡尺	LG-W150 6"/0-150mm	把	1
21	螺栓螺母	M12×45	套	10
22	螺栓螺母	M14×50	套	20
23	螺栓螺母	M14×55	套	10
24	生料带	聚四氟乙烯	卷	4
25	石棉垫片	DN25	片	10
26	石棉垫片	DN32	片	10
27	石棉垫片	DN40	片	10
28	石棉垫片	DN50	片	10
29	螺旋紧线器(花篮)	14寸	只	2
30	吊环	与螺旋紧线器配套	只	2
31	不锈钢管夹	夹Ф38 的管子	只	2
32	膨胀螺丝	Ф10	个	4
33	安全帽	橘红色	顶	3
34	试压泵	SB-2.5手动	台	1
35	货架	2.4×0.6×1.5(m) (分三层）	个	1
