网络综合布线实训室建设方案

综合布线技术是一门理论与实践紧密结合的专业技能课，而在实际教学中，大多数学校实践教学环节普遍薄弱，只能完成网线接头制作等简单的实践教学内容，没有一套好的实训环境训练学生的职业能力。而在《教育部等六部门关于实施职业院校技能型紧缺人才培养培训工程的通知》和《国务院关于大力推进职业教育改革与发展的决定》的政策指导下，综合布线技术实训室就应运而生了。
现有较为完善的综合布线实训室一般需要具备三部分的功能：即知识学习部分、技能训练部分和工程实践部分。知识学习部分提供各种资料、图像、录像、样品等，整体呈现综合布线系统工程所涉及的各种知识和产品。技能训练部分主要通过训练装置提供给学生对各种布线产品的基本安装和操作的基本技能。工程实践部分分为实际工程项目教学和模拟工程项目教学，相对于实际工程项目这种实习型的教学，模拟工程项目实践教学是在经过深化设计的模拟布线工程环境中，给学生提供布线工程涉及的各个子系统和路由的设计、管理、安装等全方位的训练。

配置清单

型号	产品(设备)名称	数量
DBLY-1W	全钢结构的综合布线实训墙4面	5组
DBLY-2W	网络配线实训装置	5台
DBLY-3W	综合布线故障检测实训装置	5台
	综合布线耗材	1套

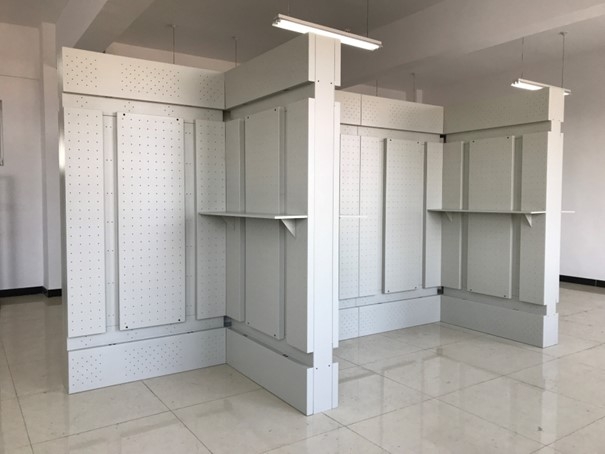

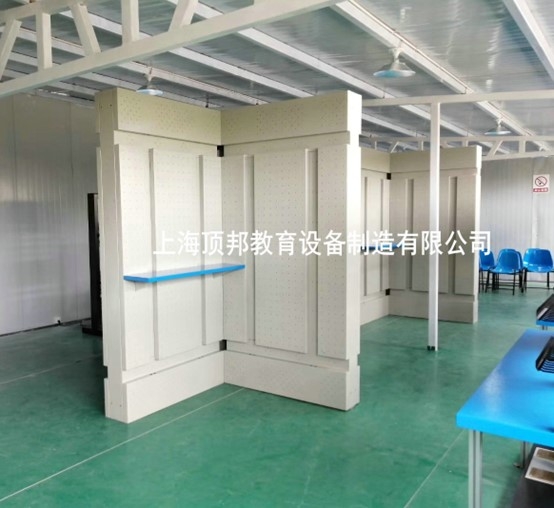

全钢结构的综合布线实训墙（4面墙一组）
（每面实训墙乙方配备1个专用机柜（530*300*300mm），6米线管，2个插座）

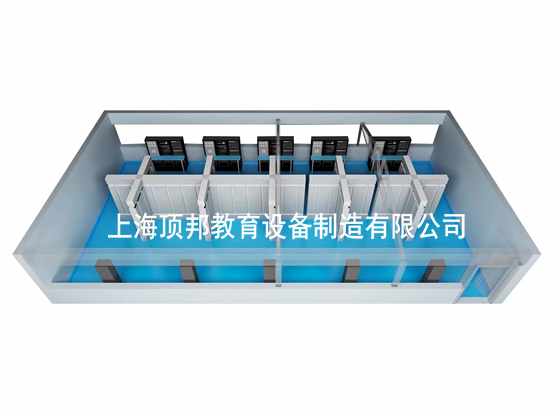

参考图

1.4块多功能仿真钢结构墙模块。
2.物理基础搭建系统工位可按照“十十”字形态进行拼接组合而成的，也可根据现场环境自由拼接组合其他形状。
3.单体由10块不同功能的金属面板组成。每座模拟墙由上进管孔、钢面板、安装孔、纵向凹槽、横向凹槽等功能模块。
4.钢面板表面设有横向、纵向网状均匀布置的安装孔，钢板内侧对应安装孔位置焊有螺帽，模拟墙体钢板背面不得用木板代替螺帽来进行螺丝安装。安装孔直径5毫米，开孔间距为60毫米。
5.模拟墙正上方开有进管孔直径20毫米，由桥架引20mmPVC管弯折操作后通过进管孔进入模拟墙，再由上部横向凹槽穿出。
6.全钢无骨架结构，拼接而成，拆卸简单，安装方便，强度高，外形美观。墙体搭建后，墙体内部不得出现方管支撑。钢板厚度全部为2mm及以上。钢面板折边至少2折，每两条最近的折边距离小于500毫米。独立墙体尺寸1200×2450×250mm。
7.每座单体墙有对称的两个墙面，每个墙面布有2道横向和纵向凹槽，凹槽深度50mm，宽度100mm，下部横向凹槽距离地面300mm。
8.钢面板表面设有60X60毫米的安装孔用来安装各种线管、插座、线槽等，实训过程只需要采用螺丝安装保证无尘操作。模拟墙外部平整美观，表面看不见墙体安装螺丝或铆钉。
9.标准型墙体由8模块组成8个L型实训角，每角4-6人，可满足32-48人同时实训；每个角区域安装有楼层模拟隔板+支架，示意2-3层建筑楼层结构。同时或者交叉模拟进行网络综合布线工程的8个工作区、8个设备间、8个垂直、8个水平、8个管理子系统的布线实训。
10.每个角型区域配套2-3套，8个角共计16-24套6U实训专用机柜（530*300*300mm），冷轧钢板，坚固耐用，机柜五面设有进出线孔，特制钢化玻璃安全门。
10.为保证产品绝对安全，不会产生倾覆的危险，综合布线模拟墙最下层的安装面板必须开孔与地面的地脚螺栓固定。

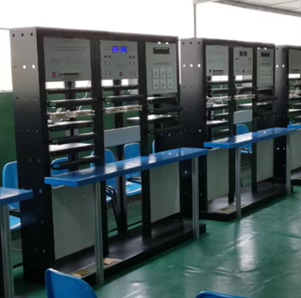

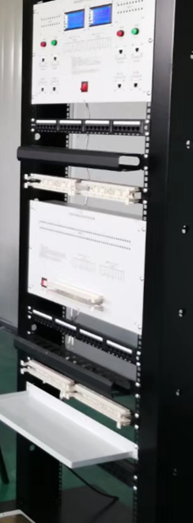

网络配线实训装置

参考图
一、产品概述
产品主要功能有：网络配线和端接功能，网络跳线制作和测试功能，永久链路配线端接功能，配线子系统安装实训功能等。
二、产品型号和技术规格：

外型尺寸	长600mm,宽530mm,高1800mm
电压/功率	交流220V/50W
配套设备	网络压接线实验仪—1台网络理线环—2个网络跳线测试仪—1台 8口PDU电源插座—1个 100回110型通信跳线架—2台 24口网络配线架—2台零件/工具盒—1个立柱具有布线穿管和安装网络插座实训功能。
实训人数	每台设备能够满足2—4人同时实训。
实训课时	12课时（RJ45头和模块端接、跳线测试、配线架端接、通信架端接、永久链路、信道链路）

三、产品特点：
实验仪能够直观和持续显示跨接、反接、短路、断路等各种故障，网络跳线测试仪四组中的两组采用液晶显示测试结果，并设有单步测试和连续测试功能。
故障模拟功能。例如：跨接、反接、短路、断路。
落地安装，立式操作，稳定实用，节约空间。
具有5000次以上压接线端接实训功能。
立柱具有布线穿管和安装网络插座实训功能。
四、实训功能：
1、网络配线和端接实训
每次端接有对应的指示灯直观显示端接电气连接状况和线序，能够直观显示和判断跨接、反接、短路、断路等故障。
2、网络跳线制作和测试实训
同时测量4根网络跳线，能够直观判断跨接、反接、短路、断路等故障，其中2组采用液晶显示测试结果，并设有单步测试和连续测试功能。
3、测试链路端接和实训
实验仪与网络配线架、通信跳线架、跳线等组合，进行多种测试链路的端接实训，仿真网络机柜内配线端接工程技术。熟练掌握工程技术和操作技巧。
每组链路有3根跳线，端接6次。每组链路路由为：仪器RJ45口（下排）→配线架RJ45口→配线架网络模块→ 通信跳线架模块下层→通信跳线架模块上层→仪器RJ45口（上排）。
要求链路端接正确，每段跳线长度合适，端接处拆开线对长度合适，剪掉牵引线。
4、永久链路端接和实训。
实验仪与网络配线架、通信跳线架、跳线等组合，进行多种永久链路的端接实训，仿真网络机柜内配线端接工程技术。熟练掌握工程技术和操作技巧。
每组链路有3 根跳线，端接6次。每组链路路由为：仪器面板通信模块（下排）→配线架RJ45口 →配线架网络模块→通信跳线架模块下层→通信跳线架模块上层→仪器面板通信模块（上排）。要求链路端接正确，每段跳线长度合适，端接处拆开线对长度合适，剪掉牵引线。
5、进行布线穿管和安装网络插座实训功能。
6、网络链路测试平台功能。
7、实训考核功能。指示灯和液晶直接显示考核结果，易评判和打分。

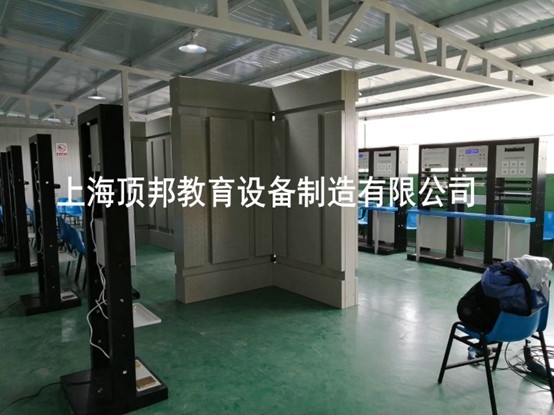

综合布线故障检测实训装置

参考图
网络配线端接实训功能，网络跳线制作和测试功能，模拟综合布线系统常见故障功能，进行链路故障检测和故障分析功能，进行故障维修实训功能，进行光纤配线和熔接实训功能，进行铜缆配线和端接实训功能等。
产品型号和技术规格：

类别	产品技术规格
外型尺寸	长1800mm，宽650mm，高1800mm。
电压/功率	交流220V/400W。
主要配套设备	开放式操作台　　　1套；　　布线实训螺孔板　　　1套；网络端接实验仪　　1台；　　网络跳线测试仪　　　1台； 24口网络配线架　　2台；　　网络理线架　　　　　2个； 110型配线架　　　 2台；　　组合式光纤配线架　　2台；显示器安装支架　　1个；　　综合布线故障模拟箱　1台；
实训人数	每台设备能够同时满足4人同时实训。
实训课时	20课时

产品功能：
（1）能够模拟数千种综合布线系统永久链路常见故障。如：跨接、反接、短路、开路、串扰、回波损耗、超长等。每类故障有数百种设置方式，能够满足教师根据教学和实训需要随时自由设置各种故障。
（2）能够进行链路故障检测和故障分析。
（3）能够进行故障维修实训。
　　能够模拟和维修数千种综合布线系统永久链路常见故障。如：跨接、反接、短路、开路、串扰、回波损耗等常见故障。
（4）能够进行光纤配线和熔接实训。
　　每台设备安装有组合式光纤配线架2个，两个光纤配线架之间相互连接进行熔接操作实训，也能与其它光纤配线架相互连接进行熔接操作实训。
　　光纤配线架针对教学实训专门设计和生产。采用多功能组合式结构；钢板厚度和强度远远超过工程产品，结实坚固，特别适合数千次的反复安装和拆卸实训操作；光纤配线架安装的偶合器既能满足单模光纤也能满足多模光纤；既能安装室外光缆，也能安装室内光缆；既有ST园口，也有SC方口；
组合式光纤配线架既有ST口，也有SC口，包括8个ST接口和8个SC接口，每次能够熔接16芯光纤，也能插接8根ST-ST光纤跳线或者8根SC-SC光纤跳线，或者16根ST-SC光纤跳线。
（5）能够进行铜缆配线和端接实训。
　　每台设备每次端接6根双绞线的两端，每根双绞线两端各端接线8次，每次实训每人端接线96次。每芯线端接有对应的指示灯直观和持续显示端接连接状况和线序，共有96个指示灯分48组，同时显示6根双绞线的全部端接情况，能够直观判断网络双绞线的跨接、反接、短路、断路等故障。
（6）能够制作和测量4根网络跳线。
　　对应指示灯显示两端RJ45接头端接状况和线序，每根跳线对应8组16个指示灯直观和持续显示连接状况和线序，共有64个指示灯分为32组，同时显示4根跳线的全部线序情况，能够直观判断铜缆的跨接、反接、短路、断路等故障。
（7）能够进行综合布线系统各种永久链路实训。
　　实验仪与配线架、跳线架、跳线等组合，进行多种永久链路端接实训，熟练掌握端接工程技术和操作技巧。
（8）水平子系统管/槽布线技术实训。
（9）工作区子系统网络插座安装实训。
（10）网络链路测试平台功能。
（11）网络机柜设备安装和配线端接功能
（12）真实展示完整的综合布线系统功能。实训装置可以用多种缆线连接，例如：5E类和6类双绞线、25对电缆、光缆相连，组建完整的综合布线系统。
（13）完整的网络应用系统。增加相关网络设备和软件后能够组成完整的网络应用系统。
（14）预留显示器安装支架和主机安装位置。
（15）实训考核功能。指示灯直接显示考核结果，易评判和打分。
（16）选拔赛、集训、国赛在上面安装计算机和光纤熔接机，进行综合布线项目设计和光纤熔接技术实训。
四、综合布线故障检测实训装置--产品配置清单

序	配套设备名称	配套设备技术规格	数量	单位
1.	开放式操作台	长1800mm，宽650mm，高1800mm。	1	台
2.	综合布线故障模拟箱	长480mm，宽200mm，高450mm	1	台
3.	网络压接线实验仪	长480mm，宽80mm，高310mm	1	台
4.	网络跳线测试仪	长480mm，宽40mm，高310mm	1	台
5.	网络配线架	24口网络配线架	2	个
6.	理线架	1U	2	个
7.	110通信配线架	110型标准1U，100回	2	个
8.	光纤配线架	组合式8个ST口，8个SC口	2	个
9.	地弹插座	120型220V/10A 5口电源插座	1	个
10.	地弹插座	120型 RJ45网络+RJ11电话接口	1	个

综合布线耗材
耗材组成：
（1）铜缆：超五类网线，1 箱；
（2）十字螺丝M6 镀锌加帽 250个；
（3）RJ45水晶头超五类 100个，2盒；
（4）塑料线扎 3X100毫米 1000个，2包；
（5）光纤保护套 100个， 10包；
（6）20毫米 PVC冷弯管 3米10根；
（7）Ф20弯头 40个 Ф20直接头 40个；
（8）Ф20三通 40个 Ф20，M6管卡 200个；
（9）20毫米 PVC线槽 2米， 20根；
（10）宽度20直角40个，阴角 10个，阳角10个，三通10个；
（11）40毫米 PVC线槽 2米， 20根；
（12）宽度 40直角 40个，阴角 10个，阳角 10个，三通 10个；
（13）室外单模 4芯光缆 10米；
（14）室外多模 4芯光缆 10米；
（15）室内单模 4芯光缆 10米；
（16）室内多模 4芯光缆 10米；
（17）ST-SC多模光纤跳线 5根；
（18）ST-SC单模光纤跳线 5根；
（19）SC-SC多模光纤跳线 5根；
（20）SC-SC单模光纤跳线 5根；
（21）ST-ST多模光纤跳线 5根；

（22）ST-ST单模光纤跳线 5根。
