一、概述

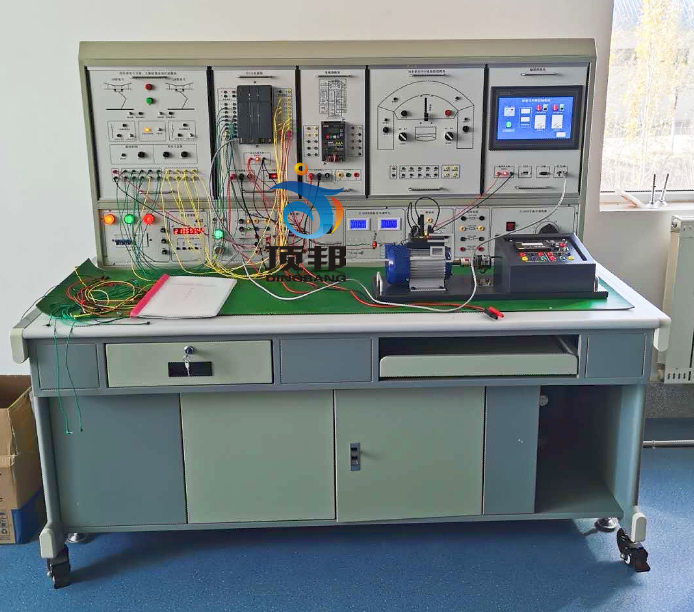

动车组(CRH3)电气控制系统安装与维修实训考核设备根据劳动部09版维修电工标准、职业院校?电工基础?、?工厂电气与维修?等教材,结合我国新型动车组的控制要求,简化出典型电气控制回路而研发生产的动车组(CRH3)电气控制系统安装与维修实训考核设备。
本设备包含了传统的继电控制和PLC、人机界面、通讯等多种控制方式,模块化结构,并带有模拟了相应的操作机构动作。设备的典型电路模块包括受电弓升降控制电路模块、主断控制电路模块、空调系统控制模块、牵引VVVF控制模块、紧急、停放车制动与转向架监控控制模块、照明控制模块、列车自动门控制电路、配电安装实训考核单元等八大部分。通过在本装置中的技能训练能在深入理解专业知识的同时,培养一线员工专业的实践技能。并且本装置还有利对操作顺序、调试过程、安装工艺等工作特性和接线原理的理解和掌握。
二、实训项目
本设备可以完成以下典型实训:
1.动车组典型电气控制电路的工作原理与故障分析与排除
实训一  西门子PLC的编程实训
实训二  人机界面的基本界面的编程实训
实训三  西门子基本通讯实训
实训四  变频器基本参数设置实训
实训五  变频器多速段控制实训
实训六  基于西门子PLC与变频器的通讯的开环控制实训
实训七  基于西门子PLC与变频器的通讯的闭环控制实训
实训八  绝对值增量型编码器在PLC上的编程实训
实训九  人机界面与PLC的通讯实训
2. 基础继电控制回路及动车组典型电气控制电路的安装
实训一  按钮联锁的正、反转控制线路
实训二  接触器联锁电动机正、反转控制线路
实训三  接触器和按钮双重联锁正反转控制线路
实训四  按钮切换的Y-△启动控制线路
实训五  时间继电器切换Y-△降压启动控制线路
实训六  三相交流异步电动机能耗制动控制线路
实训七  受电弓升降控制电路
实训八  主断控制电路
实训九  牵引VVVF控制电路
实训十  空调系统控制电路
实训十一  紧急、停放车制动与转向架监控控制电路
实训十二  照明控制电路
实训十三  列车自动门控制电路
三、设备系统总体构成
1. 台架包含实训桌、实训台、电气安装架、考核挂板存放柜等。实验桌有一个带锁抽屉,便于存放实训指导书、实训工具及附件,挂板柜便于存放常用的考核挂板;实训台有时间管理器,可以设定考核时间, 0~250/2A交流可调电源1路,380/2A三相交流电源2路、220V/2A单相电源2路、0~30V/2A直流可调电源1路、实训照明日关灯等。
2.实训装置配有10寸触摸屏,既可用于操作控制,又可实时显示模拟控制对象的动作过程。
3. 配电安装实训考核单元是实现电气安装和现场规范实现、工艺实现的理想实训单元。通过训练,加强受训人员了解和掌握国家标准、专业标准、企业标准和相关的操作规范。提高了受训人员的基本操作技能水平,对行业和企业发展、产品推广起到积极作用。
4. 牵引VVVF控制模块包括触摸屏、西门子S7-200(CPU226)PLC控制器、通讯线缆、西门子MM420变频器、编码器组成。可以实现标准为RS-485的有线串行通信接口,实现上位机对本系统的监控功能。

四、设备技术指标
外型:整体尺寸 1570mm×750mm×1790mm;
实训台架的材料:双层亚光密纹结构;
电源:
1)电源输入:三相AC 380V ±10% 50HZ 三相五线;
2)电源输出: 0~250/2A交流可调电源1路,380/2A三相交流电源2路、220V/2A单相电源2路、0~30V/2A直流可调电源1路,实验管理器:具有时钟、定时提醒、定时上电、定时切断电源功能。
仪表/表头:
内部测量显示:指针式交流电压表1只,数字式直流电压表3只、数字式直流电流表3只、数字式交流电压表1只、数字式交流电流表1只,实时监控所测电压/电流变化;
保护:短路保护、过载保护、欠压保护、漏电保护,漏电保护动作电流≤30mA。

五、配置清单(数量为1合计数量)


序号材料名称单位数量主要设备备注
1西门子主机模块1226 PLC
2触摸屏模块1昆仑通态10寸触摸屏
3USB下载线1西门子
4受电弓升降控制电路模块1

5紧急、停放制动与转向架监控控制电路模块1

6主断环路控制电路模块1

7空调控制电路模块1

8列车VVVF牵引控制模块1

9客室照明控制电路模块1

10列车自动门控制电路1

11配电安装实训单元1由网孔板及安装元件组成(详见附表1
12实训用台架1含实训桌、实训台(可移动和固定、钢制、表面喷塑、实训用电源等。
13常用工具1
详见附表2
14实训用耗材1
详见附表2
15实训指导书1

16安装耗材1



附表一
配电安装实训单元

序号名称规格数量单位备注
1网孔板
1
2空气开关DZ4763-6A3P1
3空气开关DZ4763-6A2P1
4熔断器RT18—3P1
5熔断器RT18—2P1
6接触器CJX2-09105AC220V
7热保护继电器R16B-20/33AC220V
8热保护继电器座
3
9时间继电器ST3PA-B/380V(0-60S)2AC220V
10按钮
5
11指示灯
3
12电阻器10W3
13中间继电器
1AC220V
14中间继电器座
1
15按钮与指示灯支架
1
16接线端子TB1012312节/只


附表二.
常用工具及耗材(与配电安装实训单元配套)

序号名称规格数量单位备注
1数字万用表
1
2斜口钳
1
3尖嘴钳
1
4剥线钳
1
5冷压钳
1
6一字螺丝刀4寸1
7十字螺丝刀4寸1
8一字螺丝刀3寸1
9十字螺丝刀3寸1
10线槽30252
11导轨351
12插针1.5mm211000只
13导线       BVR 1.5mm25黄绿红蓝,双色各一
14扎带100mm1100只
