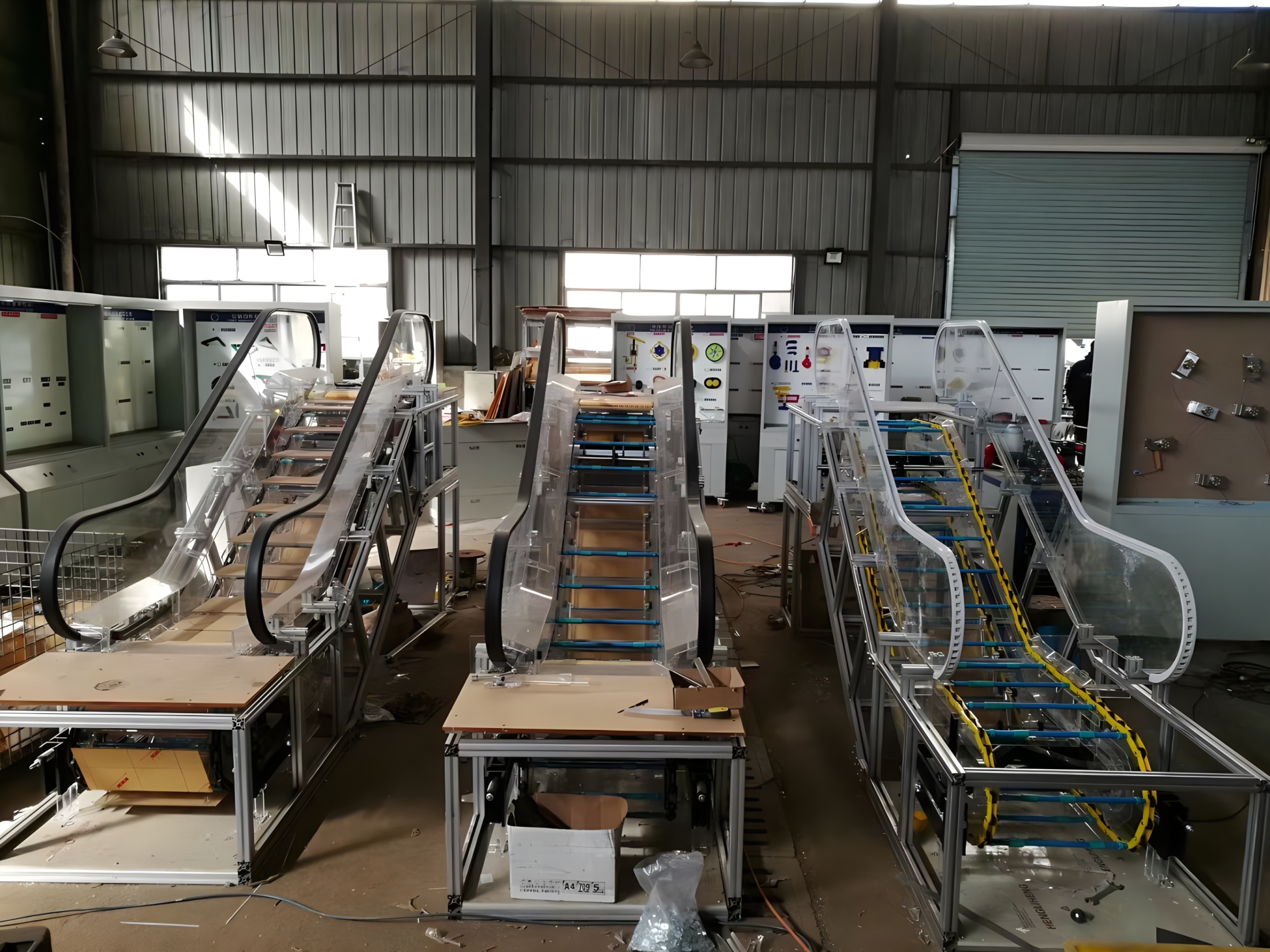

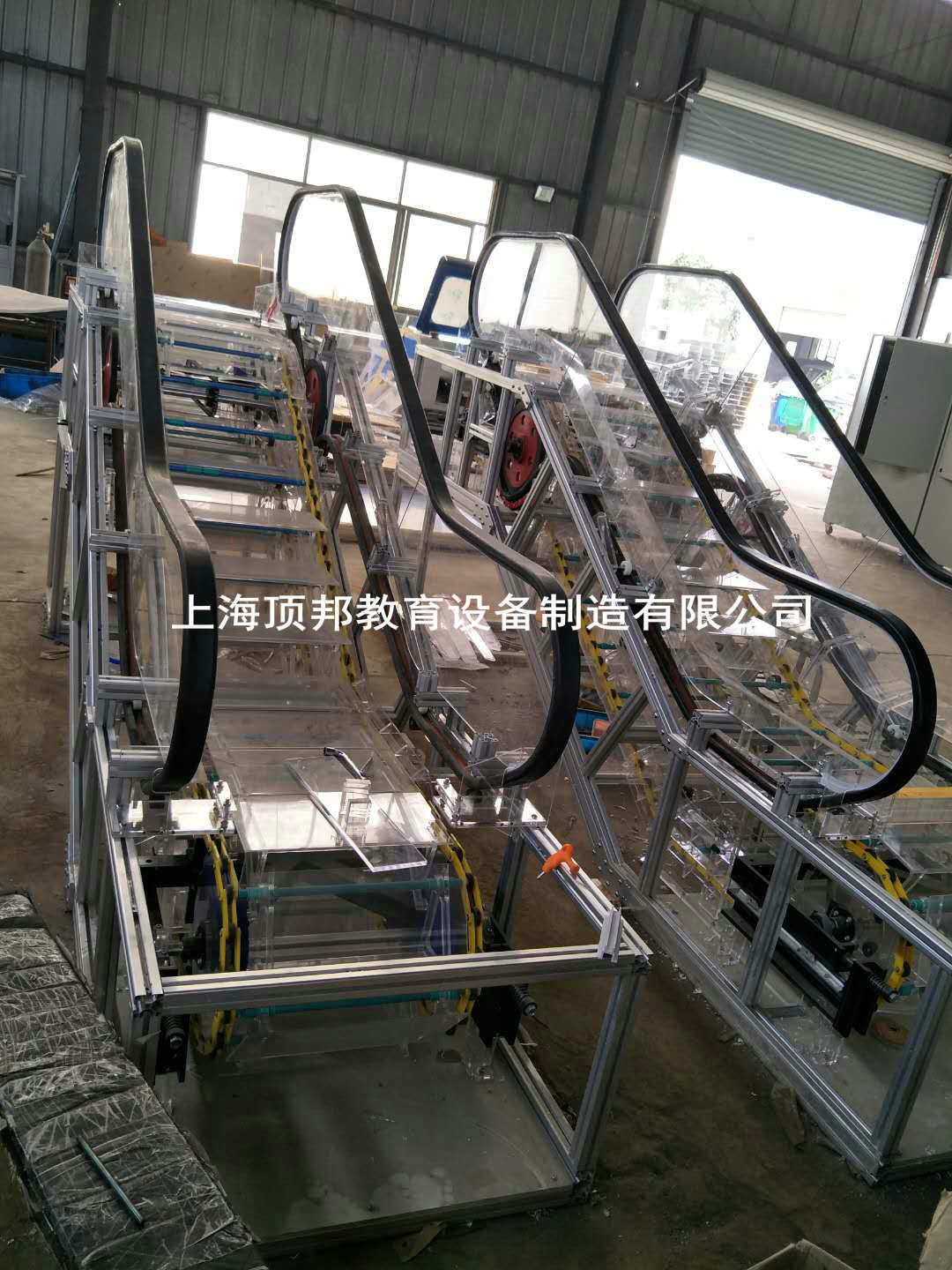

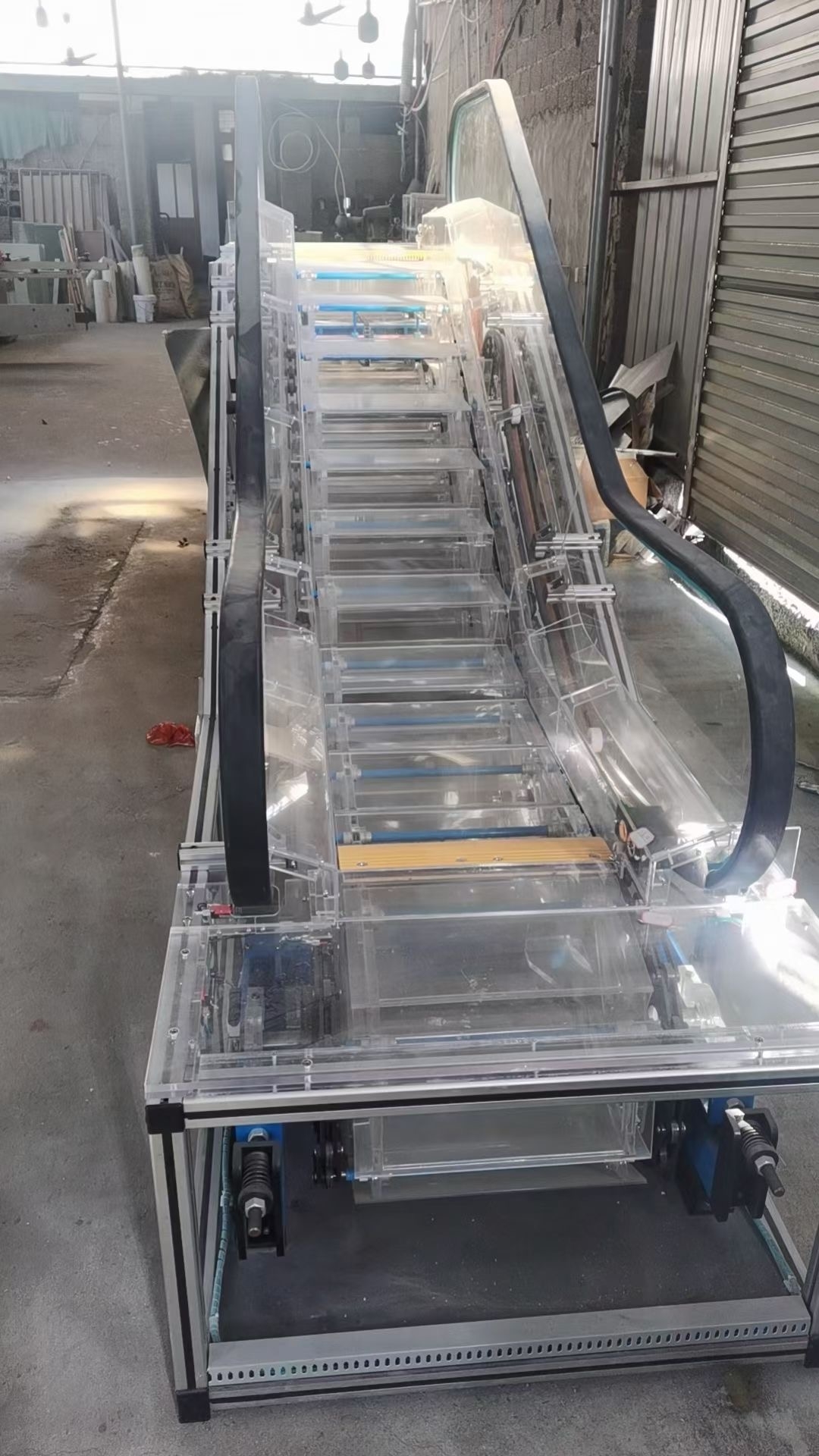

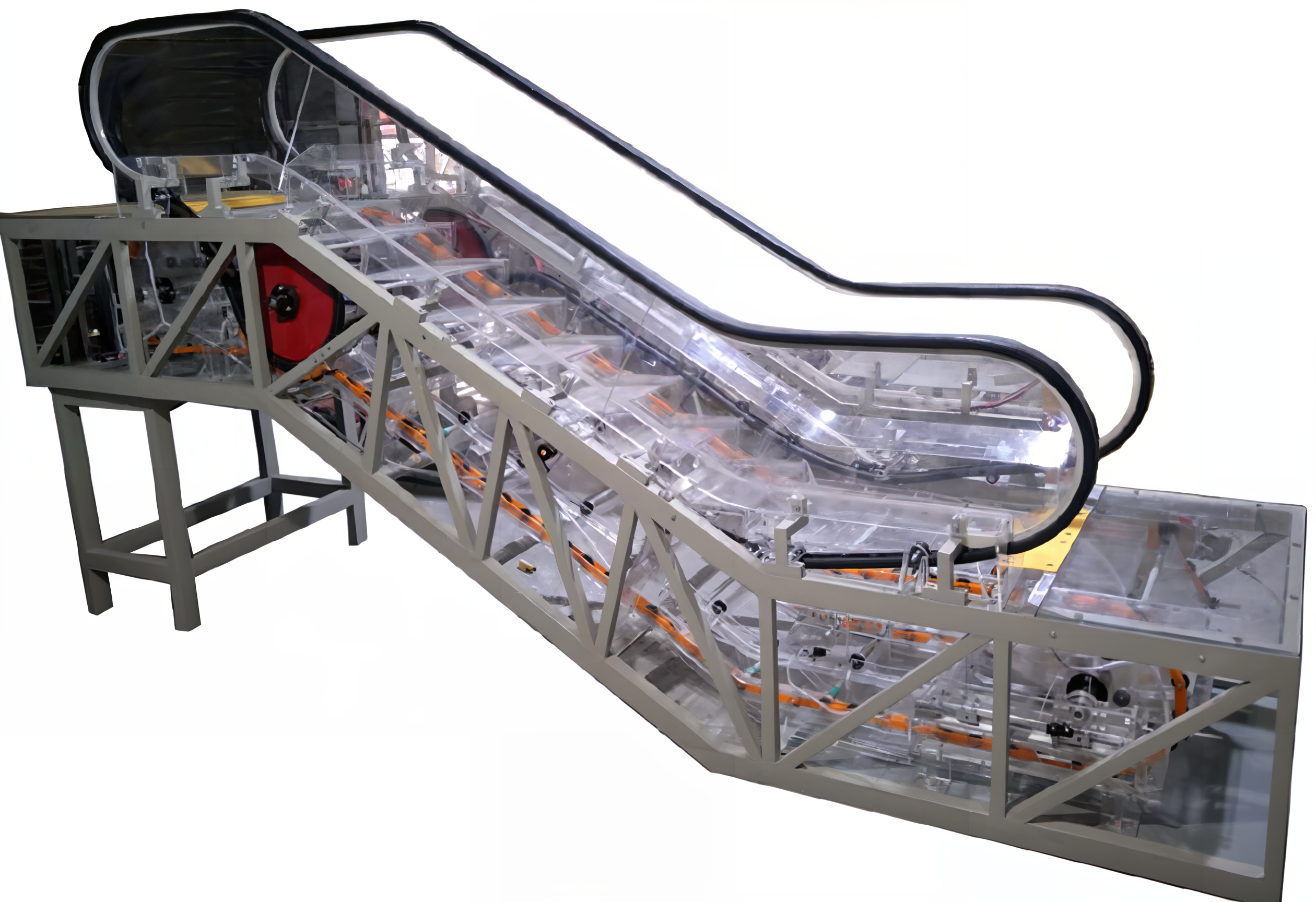

DB-36DT 透明扶梯教学模型

一、概述
DB-36DT透明扶梯教学模型适用于职业院校、中职院校电梯技术专业学员进行自动扶梯梯级拆装、操纵和维修保养实训教学训练。扶梯模拟实训装置采用优质方管焊接密纹喷塑组装成扶梯桁架，梯级踏板系统、扶手带系统、曳引机系统，设备台架、安全检测系统，电气控制控制系统等。

二、技术参数
1、输入电源：三相四线（或三相五线）AC380V±10% ，工频50Hz；
2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、扶梯尺寸：3700mm（长）×850mm（宽）×1500mm（高）；
5、提升高度：600mm；
6、控制方式：三菱FX3U-48MR。
7、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
8、整体重量：≤400kg
三、配置清单

序号	名称	主要技术指标	数量	单位	备注
1	扶梯桁架		1	套	平台周围设有扶手
2	金属桁架		1	套	含梯路导轨
3	驱动主机	额定电压：AC380；额定电流3.7A，电机功率：1.5KW；减速比：30：1，制动电压DC99V。	1	套	含电机、减速箱、制动器
4	驱动链	节距：120mm；	2	条
5	梯级	亚克力板	1	套
6	梯级传动链	亚克力板	2	条
7	张紧装置	含梯级链轮、轴、张紧小车以及梯级链的弹簧等；	1	套
8	扶手带	黑色，橡胶	2	条
9	扶手带摩擦轮	橡胶	2	个
10	扶手导轨	金属导轨和滚动轴承尼龙导轮组成；	2	套
11	扶手玻璃	材料：有机玻璃；厚度：10mm；	1	套
12	围裙板	表面材质：有机玻璃；	1	套
13	控制柜	采用可编程PLC或微机控制系统	1	套
14	楼层板	表面材质：有机玻璃；	1	套
15	扶梯安全开关	常用安全保护回路开关	1	套
16	实训工具	日常使用	1	套	详见工具清单
17	配套资料	电气原理图包括动力线路、安全回路、故障显示、接线图等，说明书包括安装说明、机械维保说明以及用户使用手册	1	套

配套工具清单

序号	名称	型号/规格	数量	单位
1	卷尺	3m	1	把
2	万用表	MF47型	1	只
3	内六角扳手（组套）	BM-C9	1	套
4	梅花开口两用扳手	10	1	把
5	梅花开口两用扳手	13	1	把
6	T型六角扳手	5mm	1	把
7	开口扳手	8～10	1	把
8	开口扳手	12～14	1	把
9	一字穿心螺丝批	5×75	1	把
10	十字穿心螺丝批	2×75	1	把
11	工具箱	中号	1	只
12	尖嘴钳	6寸	1	把
13	斜口钳	5寸	1	把
14	活扳手	300×36	1	把
15	钢板尺	300mm	1	把

四、实训项目
1、认识自动扶梯的组成结构名称及作用（涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等）。
2、认识自动扶梯安装保护装置的作用、安装位置、检修。
3、自动扶梯的基本安全操作与使用；
4、梯级的拆装操作；
5、梳齿板的调整；
6、扶手带的张紧的调整；
7、梯级链张紧的调整；
8、驱动链的调整；
9、制动器的调整；
10、维护保养前的基本安全知识操作与；
11、日常维护保养；
12、自动扶梯紧急救援；
13、自动扶梯安全回路故障查找及排除；
14、自动扶梯安全监控电路故障查找及排除；
15、自动扶梯动力电路故障查找及排除；
16、自动扶梯控制电路故障查找及排除。
