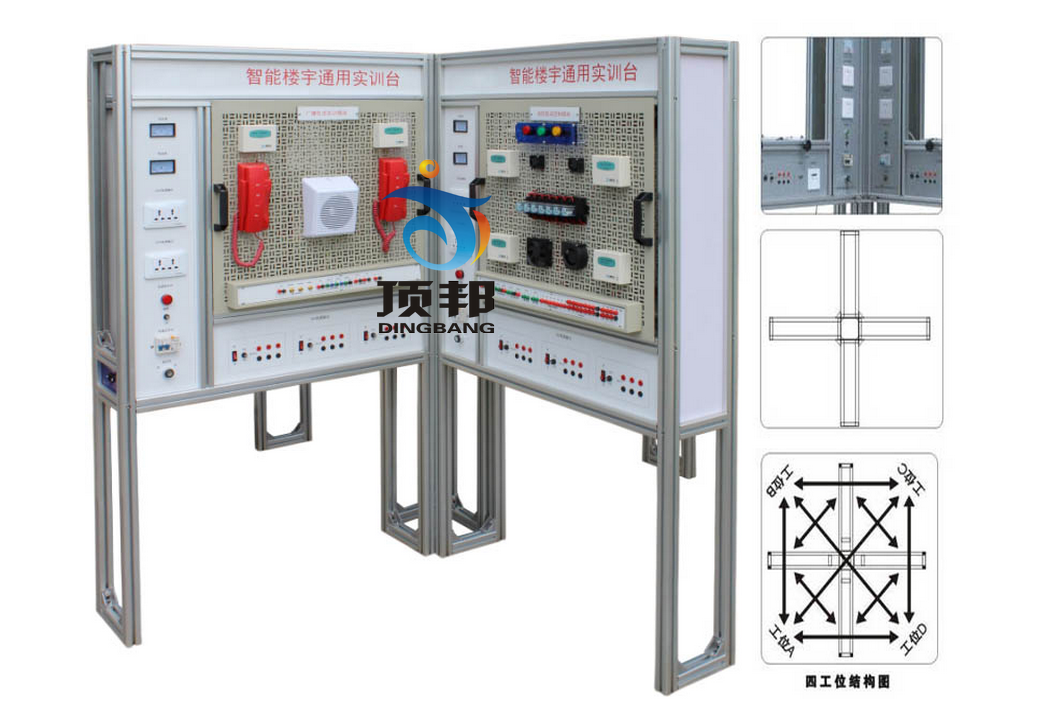

智能楼宇通用模块支架-产品概述：
本装置配备有包括消防报警、对讲门禁及室内安防、楼宇供配电及楼宇照明系统的实训装置、《楼宇智能化系统安装与调试》、《室内照明线路的安装与维护》、《建筑电气安装与调试》等课程的实训教学任务。主要开设实训项目有：可视对讲门禁与室内安防子系统的安装与调试、消防报警及联动系统的安装与调试、综合布线系统的安装与调试、室内照明线路的安装与维护等。实训装置控制部分全部采用实物，可灵活地完成楼宇对讲门禁系统、消防报警系统等的操作演示，系统的设置，线路设计等实训。有利于学生掌握前沿性的成果，并充分发挥学生的想象力。
二、功能要求：
1.落地式结构：最大限度降低实践设备的占地面积、空间浪费和课室工位数量的紧缺性。
2.四工位结构：要求每个台架共可同时容纳四个学生工位，每个学生工位共可同时放置两套通用模块。
3.独立模块化：要求可根据实践内容需要，灵活调换各类通用模块（无需工具固定，非实践时可将其收藏起），实现快速方便，一台多用。

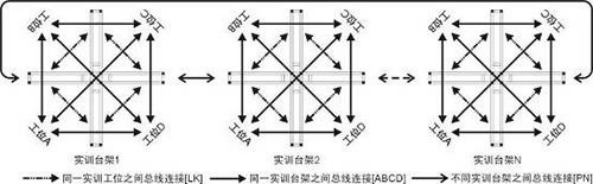

4.总线连接口：可实现同一实践工位、同一台架或不同台架各类模块之间的总线连接，建立不同功能、不同类型或不同规模智能楼宇系统。

三、技术指标：
1、总体电源输入：AC220V_2.5mm2，第三方式接地。
2、直接电源输出：万能三插，AC220V_1.5mm2。
3、受控控制方式：开关、运行、停止（锁定）按钮。
4、受控保护方式：10A单相漏电保护开关、直流开关电源。
5、受控电源输出：大安全型插拔接口，AC220V_1.5mm2、DC24V_0.75mm2、DC18V_0.75mm2、DC12V_0.75mm2。
6、直流电源功率：DC24V_6A、DC18V_8A、DC12V_12A（四工位共用）。
7、总线连接接口：小安全型插拔接口，0.25mm2，最大容量8位。
8、电脑网络接口：RJ45超五类UTP（10/100Mbps）。
9、外形尺寸：不小于2010mm*2010 mm *1830 mm（长×宽×高）
四、对讲门禁及室内安防系统：
1)住户模块

2)大楼模块

3)小区模块

1、主体功能要求
结合当前对讲门禁及室内安防系统的根本技术要点，采用市场主流对讲门禁及室内安防全套设备，根据实训内容的灵活配置，实现住户、大楼及小区各不同区域中的各类对讲门禁及室内安防器件的联系，系统稳定可靠，结构合理清晰，可为示教及实训创造更多有利条件。
本系统要求由1个住户模块、1个大楼模块、1个小区模块组成
2、配置要求
(1)住户模块

(2)大楼模块

(3)小区模块

3、实训项目要求
(1)各类常用对讲门禁及室内安防设备的结构、原理、接线、调试、应用和纳入系统
(2)室内安防系统布/撤防的设计、接线、调试和演习
(3)住户系统的设计、接线、调试和演习
(4)住户与大楼系统的设计、接线、调试和演习
(5)住户、大楼与小区系统的设计、接线、调试和演习
(6)对讲门禁及室内安防系统管理软件的操作及管理

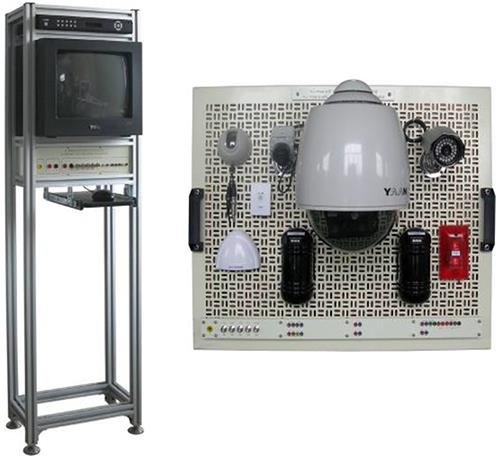

五、半数字闭路电视监控及周边防范模块
1、总体功能要求，结合当前闭路电视监控及周边防范系统的根本技术要点，采用市场主流优质监控设备，实现音视频的监视、传输、控制、捕捉、视频侦测捕捉、和周边防范联动报警功能，模块稳定可靠，结构合理清晰，可为实践提供更多有利条件。

2、配置要求

3、实践项目要求
1)各类设备、连接线及接头的认识及对比
2)镜头的安装及调试
3)半数字硬盘录像机的接线、设置及操作
4)监视器的接线、设置及操作
5)高速球的接线和操作
6)拾音器、探测器、声光报警器的安装及调试
7)监控系统与报警系统的联动控制
8)网络视频监控平台软件的

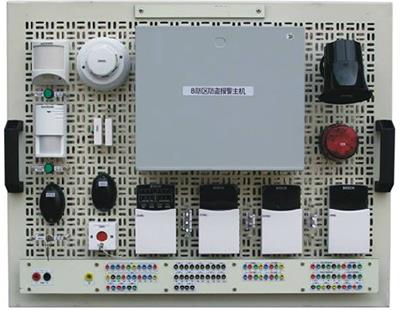

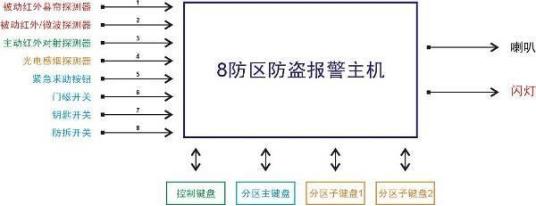

六、防盗报警模块（BOSCH）

1、主体功能：结合当前防盗报警技术的实际情况，全面实现各类防盗探测器的系统布防撤防功能。系统稳定可靠，结构合理清晰，可为实践提供更多有利条件。

2、设备主体配置

3、实践项目
1)各类常用器件的认识、对比、接线和调试
2)防盗报警系统的设计、布线、编程、操作和演习
3)控制键盘编程和操作
4)分区键盘编程、分区和操作
5)手/自动周界和正常布/撤防
6)手/自动日/夜间布/撤防
7)防区手/自动旁路和锁定
8)各类防区功能和输出特性演习

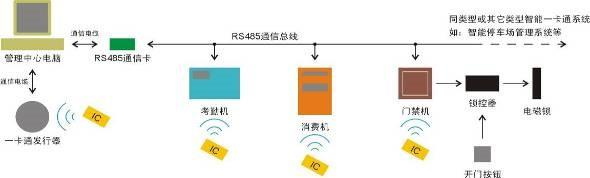

七、智能一卡通模块

1、主体功能：结合当前智能一卡通系统发展方向和技术特点，全面实现了包括门禁、考勤、巡更、消费在内的一卡通系统功能。系统稳定可靠，结构合理清晰，可为实践提供更多有利条件。

2、主体配置

3、实践项目
1)门禁机的接线、操作和管理
2)考勤机的接线、操作和管理
3)消费机的接线、操作和管理
4)一卡通管理软件的操作
5)卡片发行的操作和管理
6)一卡通系统集成的连接、调试和管理

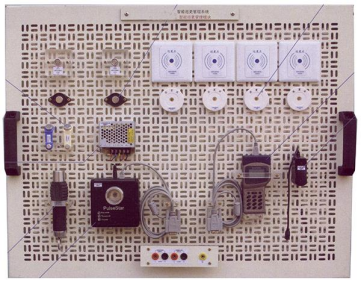

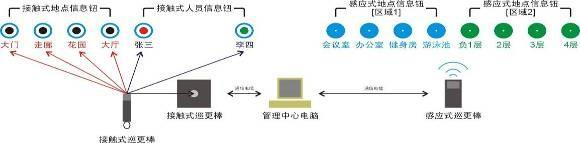

八、智能巡更管理模块

1、主体功能：智能巡更管理系统是在智能楼宇和小区各区域内和重要部位安装巡更站点，保安巡更人员携带巡更记录器（巡更棒、巡更器等），按指定的路线和时间到达巡更点并进行记录，将记录信息传送到巡更管理中心，巡更管理主机可储存、查询、统计和打印各保安巡更人员的工作情况，加强对保安人员的保护和管理，实现人防和技防的结合，使巡更作业更加科学化、程序化、智能化。
设备结合当前智能巡更管理技术发展方向和技术特点，系统稳定可靠，结构合理清晰，可为实践提供更多有利条件。

2、配置要求

3、实践项目
1)接触式巡更棒的单独巡更操作
2)接触式巡更棒的不同巡更人员设置和操作
3)接触式巡更棒指定时间和路线的巡更操作
4)接触式巡更棒采集器与管理中心电脑软件的设置和操作
5)接触式巡更信息点和感应式巡更信息点的识别和ID码号读取操作
6)感应式巡更棒的设置和单独巡更操作
7)感应式巡更棒指定时间、路线和区域的巡更操作
8)感应式巡更棒指定事件和计划的巡更操作
9)感应式巡更棒与管理中心电脑软件的设置和操作

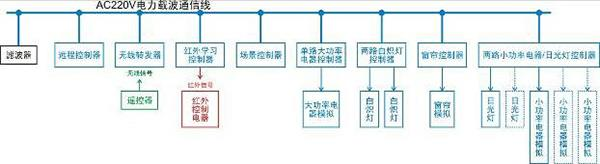

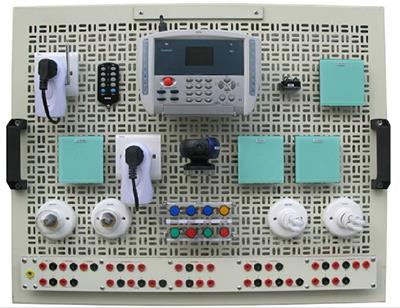

九、智能家居模块（PLCBUS）

1、总体功能：智能家居控制和管理平台，有效地实现了家居安防、对讲门禁、室内网络布线、远程监控、家电控制、灯光控制、自动报警拨号、室内背景音乐、语音发布等功能。
结合当前智能家居发展的现状，系统稳定可靠，结构合理清晰，可为实践提供更多有利条件。

2、配置要求

3、实践项目
1)独立模块的独立认识、接线和控制
2)灯光亮度按时按需自动调整控制，手动控制，情景编程
3)门窗分时自动控制，手动控制
4)红外转发手/自动控制
5)电器电源通断手/自动、按时和间接控制
6)信息查询和发布操作
7)紧急呼叫求助操作
8)系统整合的接线、设置、操作和演习
