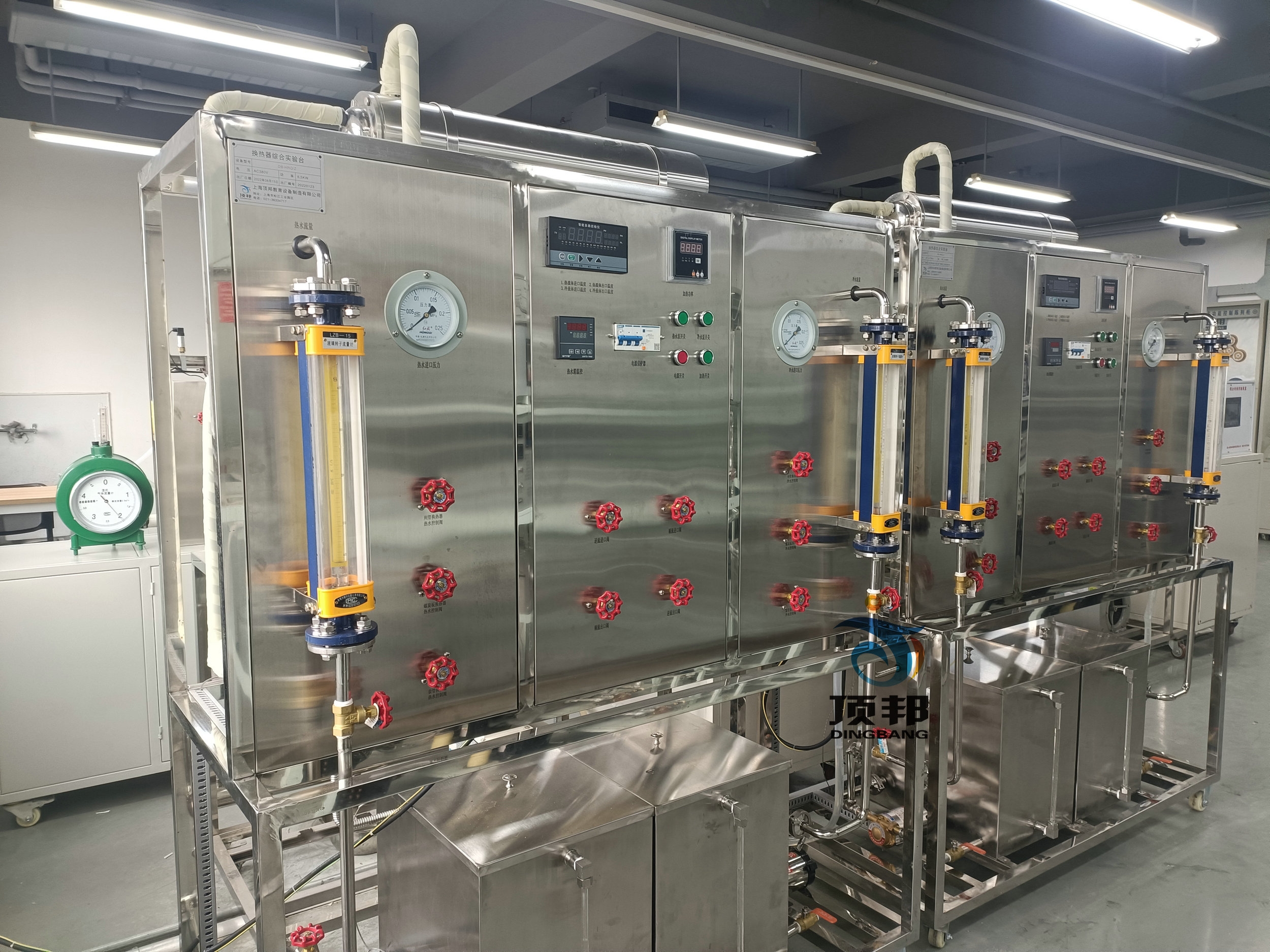

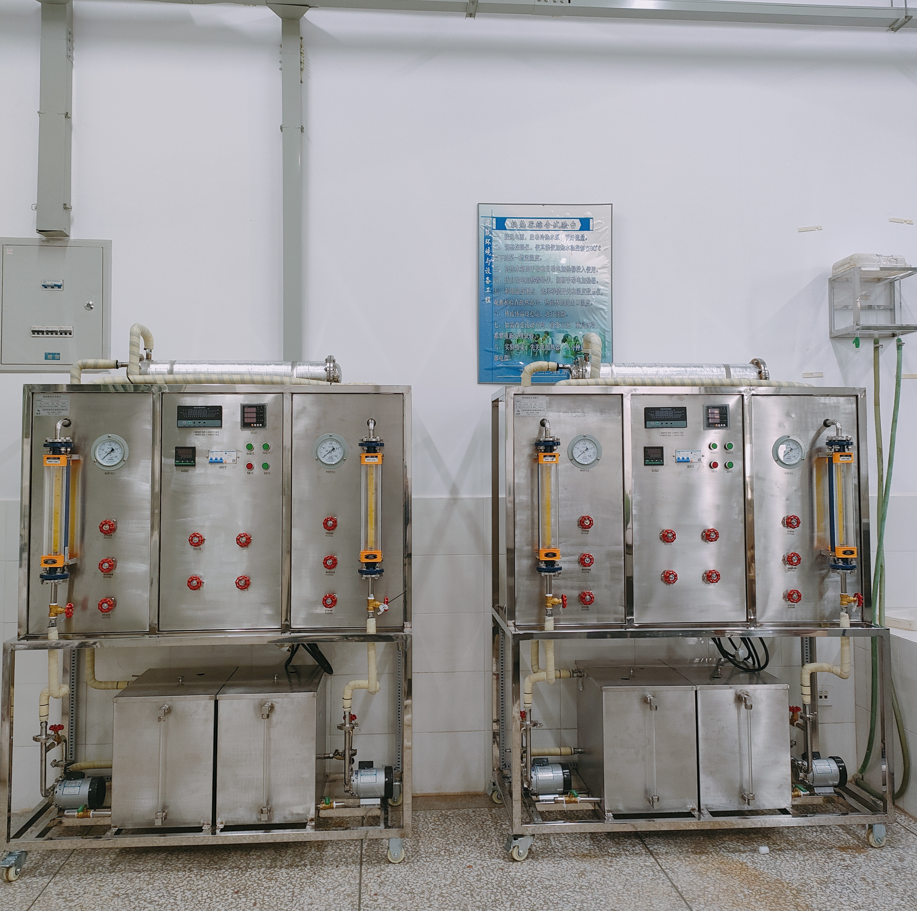

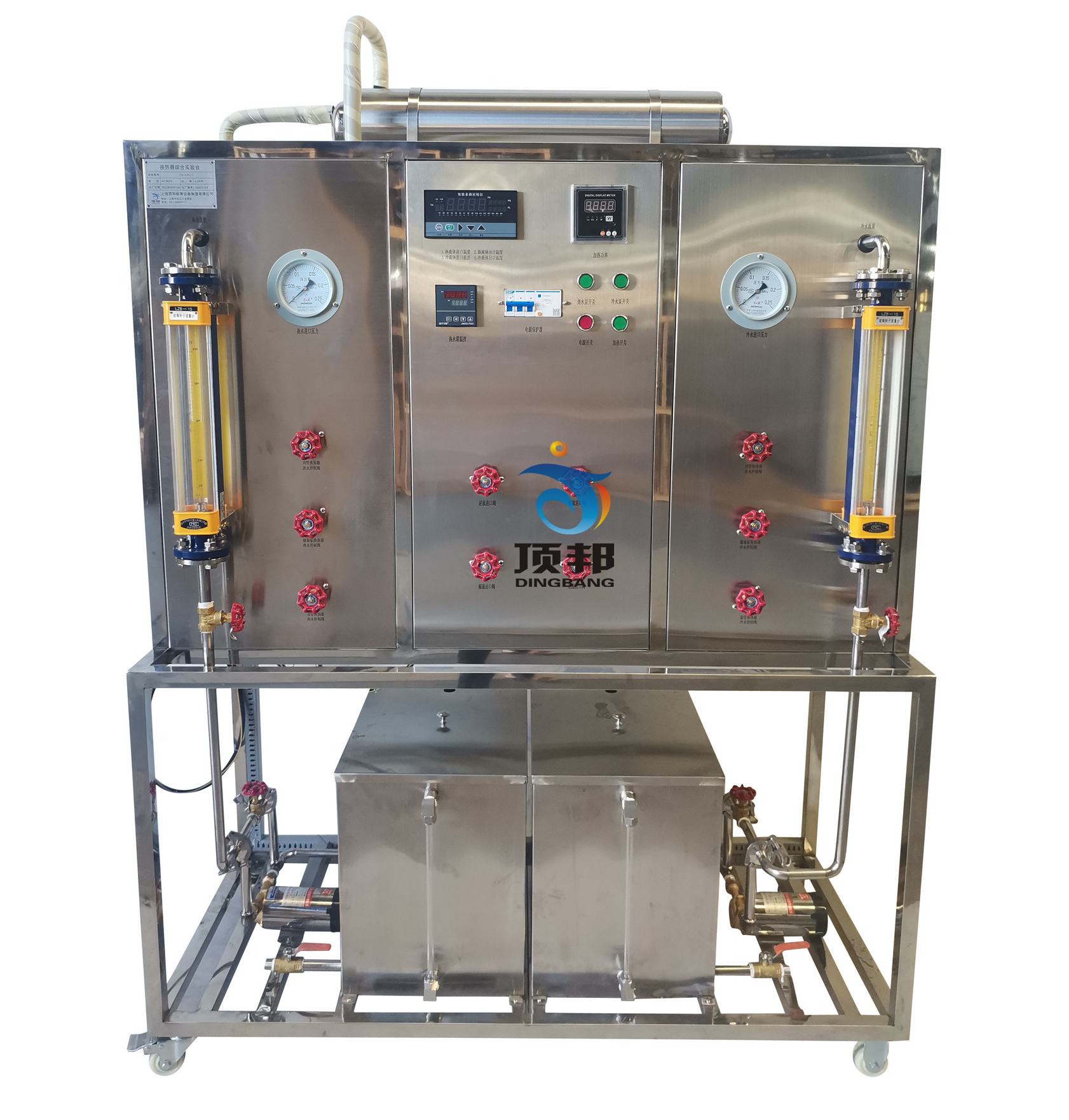

DB-HRQ/Z 换热器综合实验台

一、实验目的：

1.了解板式、列管及套管换热器的构造特点及传热性能的差别。
2.掌握各换热器性能测试方法，了解影响换热器性能的因素。
3.加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
4.掌握流体流速、流量、压力、温度等参数的测量技术。

二、主要配置：

套管式换热器，板式换热器，列管式换热器,冷、热水防腐水泵，冷、热水转子流量计，冷、热水不锈钢原水箱及加热水箱，顺、逆流调节阀门组，阻力测试压力表及差压计，加热功率由固态调压模块无极调节，万能信号输入巡检仪显示温度，电流表，电压表，不锈钢台架及控制屏等。

三、技术参数：

1、输入电源：三相AC380V±10% 50Hz，功率6.5KW。
2、换热器面积：列管换热器0.36m2，板式换热器0.56m2，套管换热器 0.21m2。
3、电加热总功率：≦6.0KW，加热温度：≤80℃。
4、冷、热水泵参数：流量： 20L/min ，扬程：12m，功率：120W。
5、转子流量计：二台并联，热水流量量程：40—400L/h，冷水流量量程：40—400L/h。
6、原水箱：304 不锈钢材质，容积：70L（冷水箱有盖密封，防止落灰，配有液位显示装置；水箱入口配有浮球阀以保证水箱水位恒定）。
7、热水箱：304不锈钢材质，容积：70L（热水箱有盖密封，与冷水箱独立，配有液位显示装置）。
8、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
9、外形尺寸：1200×600×1700mm，外形为不锈钢可移动支架，带双刹车轮。

_
换热器综合实验知识：

换热器综合实验是热工类教学实验设备的重要组成部分，其目的在于通过实际操作和观察，使学生掌握换热器的维修维护基本操作和技术方法，培养问题诊断能力和团队协作能力。在实验过程中，学生通常会组成小组进行操作，合理分工、密切配合，共同完成实验任务。

实验通常涉及以下内容：

理解和应用热传导定律和热平衡原理。热传导定律描述了热量从高温物体向低温物体的传递过程，而在换热器实验中，通过测量物体表面的温度差，可以评估换热器的热传导性能。热平衡原理则强调了在不同温度物体接触后，热量会自动流动直至两者温度达到平衡，这一原理在实验中常用于调整流体流量和流速等参数，以实现最佳的热交换效果。
掌握换热器的实际操作。包括启动热水泵和冷水泵，调整温控仪和加热器开关，控制加热水温，以及观测和检查换热器冷－热流体的进出口温度等。同时，学生还需要学习如何测量和记录温度及流量数据，以评估换热器的性能。
分析影响换热器性能的因素。例如，学生可以通过改变供水流量、供水温度、回水温度等参数，观察并记录换热器性能的变化，从而分析各种因素对换热器性能的影响。
此外，实验中还可能需要绘制换热器传热性能曲线，并对不同型式的换热器传热性能进行比较。这些活动有助于学生更深入地理解换热器的工作原理和性能特点，提高他们在实际应用中的解决问题的能力。

友情提示：

1、货品验收：阁下收货时请检查换热器综合实验台的货品外观，核实换热器综合实验台的数量及配件，拒收处于受损状态的换热器综合实验台；

2、质保：顶邦将为阁下提供换热器综合实验台产品说明书内的质保条件和质保期，在质保范围内提供对换热器综合实验台的免费维修，超出条件承诺时提供对换热器综合实验台的有偿维修；

3、退换货：阁下单方面原因导致的换热器综合实验台选型错误或换热器综合实验台购买数量错误，造成换热器综合实验台的退换货要求，将不被接受；

4、货期：换热器综合实验台的发货期为参考值，如您需要了解换热器综合实验台的精确货期，请与顶邦的销售人员联系；

5、如阁下对换热器综合实验台有任何疑问，请致电：021-36334717 ，我们将由专业人士为您提供有关换热器综合实验台的咨询。
