一、概述

电气控制综合实训装置使学生掌握可编程控制器(PLC)的基本使用,能够独立完成程序编写,完成逻辑控制、运动控制、过程控制等相关被控对象的控制要求,并在此基础上优化控制性能、进行产品设计创新。通过实验实训环节的开展,使学生具备对一般电气控制线路独立分析的能力,同时掌握工业控制中经常使用的一种智能控制装置可编程控制器的基本使用、编程方法,通过实验使学生了解各种控制电器元件结构,熟悉各种控制电路工作原理,提高学生的实际动手能力以及分析和解决实际问题的能力、为今后走向工作岗位参与产品设计、运行、维修等相关工作打下基础。
电气控制综合实训装置

(参考图)

二、装置特点
1、采用积木组合式结构,根据需要配置开关量、模拟量、变频调速、触摸彩屏、总线通信模块等,配套组态监控软件、仿真实训软件,实现仿真化、信息化、网络实训教学,体现实训教学的网络性和系统性。
2、项目实训模块:利用目前典型的可编程控制器技术完成对工业生产中模拟对象,实物模型中的逻辑、模拟、过程、运动等的控制实训,完成学生认知、设计、安装、调试、检修等多种技能实训。
3、虚实结合,机动灵活,实训项目可扩展性强。
三、技术性能
1、输入电源:三相四线(或三相五线)~380V±10%  50Hz
2、工作环境:温度-10℃~+40℃  相对湿度<85%(25℃)  海拔<400m
3、装置容量:<0.5KVA
4、重    量:<110Kg
5、外形尺寸:(1400mm+600mm)×700mm×1600mm
6、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
三、系统构成
1、PLC可编程控制器实训屏(主机箱与网孔板构成)
2、PLC可编程控制器实训对象
3、PLC可编程控制器主机
4、PLC可编程控制器操作桌
5、变频器:三菱FR-D720S 0.4KW:
6、触摸屏:7英寸昆仑通态,256色
7、PLC可编程控制器操作桌
8、编程应用软件
9、仿真教学软件
10、PLC及转接通讯电缆
11、电脑或手持编程器(用户自备或代购)
三、PLC可编程控制器实训台控制箱技术指标
1、交流电源
1.1电源输入:工作电压380V±5%(50Hz),输入时指示灯亮。
1.2电源输出:有保险丝和漏电保护开关二级保护功能。输出三相交流380V工作电压有指示灯指标,通过负荷电源开关控制三相交流电压输出。三相五线电源通过5只安全插座输出。
1.3 直流电源
A组: 直流电压24V/2A输出,过流自动保护功能。
B组:二路0-12V直流稳压电源,内置式继电器自动换档,连续调压,输出电流2A。过流自动保护功能。
C组:多组单相市电输出,供用户自备仪器使用。
四、PLC可编程控制器主机挂箱功能、特点
◆PLC主机:SR40输入:24点  输出16点
◆PLC主机有独立控制工作电源开关与保险,PLC主机的输入输出端口均已引到面板上,输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器,还可以与演示装置相连接,可应用实际的工业控制。
五、变频器:变频器实训组件:配置三菱FR-D720S 0.4KW变频器,带有RS485通信接口及BOP操作面板
六、触摸屏:触摸屏实训组件:7英寸昆仑通态,256色。
七、实训台结构:
1、实训屏:左边PLC可编程控制器实训台PLC主机及交直流电源控制箱,右边是网孔实训扩展板,网孔实训扩展板采用数控冲床精加工而成,网孔分布合理、均匀。孔径统一,可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5mm,大小650*580MM。实训屏装有角度调节机构,根据实训实际情况需要,网孔板在实训屏上的角度可以调节,并且可以随意取下或装实训屏,大大提高实训操作舒适度与实训效率。网孔板左右装有二个拉手,方便网孔板移位与安装。
2、实训桌:实验桌一桌两座,实验桌规格为1400(长)*700(宽)*800(高),实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件,连接构件采用压铸成型工艺(非焊接工艺),经机加工、抛丸、喷砂,表面静电喷涂工艺,安装方便、快捷,用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸:70mm×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板,桌面板下设支撑框架,承受力不少于300kg。配备储存柜,存放元件及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。实训装置整体简约不简单,高端大气,符合现代化产品审美和发展趋势。
实验桌后面二支桌脚向上延伸,组成电源控制箱的固定支架,固定PLC主机单元与电源控制箱及网孔实训板。
3、电脑桌:钢铝结构,装有4只万向轮,装有电脑后靠、键盘托、主机支架。
4、储存柜:配备储存柜,存放实训模块及工具,储存柜底部4只高强度万向可制动PU脚轮,方便移动。
八、实训器材:
(一)虚实结合PLC可编程控制器实训模块
包含模拟量信号和开关量信号,能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路控制、机床PLC改造控制、隧道监控等模拟控制实训(不少于36实训模块),指示灯采用贴片双色LED,面板采用3D立体彩色搭配设计,使模拟对象更直观立体,开关采用自复位兼自锁一体设计使实训能灵活实用,为适用各类PLC模块具有输入信号高低电平切换功能。
(二)工业自动化数字孪生仿真软件
软件通过自动、手动和PLC控制三种模式再现了虚拟工业场景,3D场景的PLC实验项目和36个PLC虚实结合控制实训模块一致,与各种PLC主机兼容。
(三)电气元件:典型电动机控制实操单元:交流接触器3只;时间继电器1只,3H按钮盒1只,1只热继电器,直流24V继电器4只。

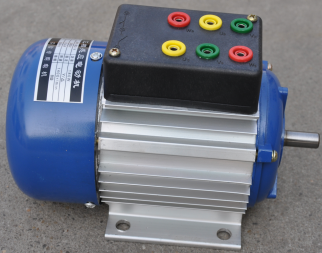

(四)三相交电机一台:380V/180W,铝质外壳。
电气控制综合实训装置(图2)
九、实训项目
(一)电气控制
1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转控制线路
19.双重联锁的三相异步电动机正反转控制线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机串电阻降压启动控制线路
23.三相异步电动机能耗制动控制线路
(二)自动控制综合实训
1、与、或、非逻辑功能测试
2、定时器、计数器功能测试
3、跳转、分支功能训练
4、移位寄存器测试
5、数据处理功能训练
6、微分、位操作测试
7)、三层电梯控制
8、自动售货机
9、机械手
10、自动门
11、天塔之光
12、全自动洗衣机
13、自动成型机
14、红绿灯
15、装配流水线
16、四路抢答器
17、音乐喷泉
18、轧钢机
19、邮件分拣
20、物料分拣
21、多级传输
22、八段码显示
23、多种液体混合
24、双面铣床
25、电镀槽
26、交流电机正反转控制
27、小车运动
28、搅拌站
29、汽车灯光控制
30、汽车火花塞点火控制
31、加工中心控制
32、隧道监控
33、自动扶梯
34、CA6140普通车床PLC改造控制
35、X62W万能铣床PLC改造控制
36、T68卧式镗床PLC改造控制
37、M7120平面磨床PLC改造控制
38、Z3050摇臂钻床PLC改造控制
39、Z35摇臂钻床PLC改造控制
41、M1432A万能外圆磨床PLC改造控制
42、典型电动机控制实操实训(点动、自锁、正反转、星三角换接启动等)
(1)三相鼠笼式异步电动机点动和自锁PLC控制(实物)
(2)三相鼠笼式异步电动机联动正反转PLC控制(实物)
(3)三相鼠笼式异步电动机带延时正反转PLC控制(实物)
(4)三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
43、PLC、变频器、触摸屏综合应用技能实训
1)变频器功能参数设置与操作
2)变频器报警与保护功能
3)外部端子点动控制
3)变频器控制电机正反转
4)多段速度选择变频调速
5)变频器无级调速
6)基于外部模拟量(电压/电流)控制方式的
变频调速
7)瞬时停电启动控制
8)PLC控制变频器外部端子的电机正反转
9)PLC控制变频器外部端子的电机运行时间控制
10)基于PLC数字量控制方式的多段速
11)基于PLC通信方式的变频器开环调速
12)基于触摸屏控制方式的基本指令编程练习
13)基于触摸屏控制方式的LED控制
14)PLC、触摸屏与变频器通信控制
十、配置清单

名称型号数量单位备注
实训屏
1
电源控制箱
1钢质喷塑
网孔板
1
实训桌
1铝木结构
电脑桌
1
PLC主机SR40   输入24点  输出16点1
变频器变频器实训组件:配置三菱FR-D720S 0.4KW变频器,带有RS485通信接口


触摸屏触摸屏实训组件:7英寸昆仑通态,256色


学生凳
2钢木结构
储存柜
1
通讯电缆
1
虚实结合实训模块包含模拟量信号和开关量信号,能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路控制、机床PLC改造控制、隧道监控等模拟控制实训(不少于36实训模块),指示灯采用贴片双色LED,面板采用3D立体彩色搭配设计,使模拟对象更直观立体,开关采用自复位兼自锁一体设计使实训能灵活实用,为适用各类PLC模块具有输入信号高低电平切换功能。1
(二)工业自动化数字孪生仿真软件

 采用单片机技术,具备多路数字量输入输出、模拟量输入输出,有通讯接口与电脑相连,通过内置协议与上位机中虚拟仿真教学软件实时通讯,实现数据采集和对外控制等操作。具有RS232通信接口或USB通信接口、24路开关量输入接口及指示、24路开关量输出接口及指示、4路模拟量输入接口、4路模拟量输出接口、系统协同传感器模块将动作信号反馈给上位机仿真软件中的虚拟对象模型,虚拟对象模型给出反馈信号,PLC等智能控制器根据信号执行相应的输出操作,以此反应整个系统执行动作过程。能在具有物理属性的3D环境中进行虚拟设备的仿真调试。具有高度的人机交互性,通过虚拟对象进行各种与实际环境中相1同的操作。软件通过自动、手动和PLC控制三种模式再现了以下虚拟工业场景,3D场景的PLC实验项目和36个PLC虚实结合控制实训模块一致:
三层电梯控制
自动售货机
机械手
自动门
天塔之光
全自动洗衣机
自动成型机
红绿灯
装配流水线
四路抢答器
音乐喷泉
轧钢机
邮件分拣
物料分拣
多级传输
八段码显示
多种液体混合
双面铣床
电镀槽
交流电机正反转控制
小车运动
搅拌站
汽车灯光控制
汽车火花塞点火控制
加工中心控制
隧道监控
自动扶梯
CA6140普通车床PLC改造控制
X62W万能铣床PLC改造控制
T68卧式镗床PLC改造控制
M7120平面磨床PLC改造控制
Z3050摇臂钻床PLC改造控制
电动葫芦PLC改造控制
Z35摇臂钻床PLC改造控制
M1432A万能外圆磨床PLC改造控制
1正版
电气控制表一1
软件西门子编程软件及演示程序1
组态软件教育版1
说明书实训指导1
专用导线实训连接线50CM自锁线30
15CM自锁线10
Ф4电机安全叠加连线30

表一   电气元器件配置清单(1台)

序号名    称型号与规格数   量
1单相电度表DD862-21
2单相闸刀开关HK81
3开关4A/250V1
4平灯头6A/250V2
5插座
1
6电流互感器BH0.661
7墙壁开关座
2
8声控开关
1
9低压断路器DZ108-20/101
102P直插式保险盒RT18-32X1
113P直插式保险盒RT18-32X1
12交流接触器CJX2-09103
13辅助触头F4-223
14热继电器R16B-20/31
15通电延时时间继电器ST3PA-B/380V(0-60S)1
16时间继电器座PF-083A1
173H铁壳按钮
2
18行程开关LX9-1112
19行程开关LX9-0012
20倒顺开关K03-151
21日光灯管Y210RR25/10W1
22镇流器13W1
23日光灯座
2
26接线端子排10孔1
27G形导轨
1
28走线槽
2米
29螺丝
90
30螺丝刀
2
31尖嘴钳
1
32剥线钳
1
33三相鼠笼异步电动机380V/Y/△180W,单速1
34三相鼠笼异步电动机380V/Y/△180W,单速,配离心开关1
