一.概述
液压正面吊是集装箱装卸用的一种机械,它广泛应用于港口、鉄路、公路运输作业。目前中小型正面吊几乎全部采用液压传动。液压正面吊具有体积小、重量轻、操作灵活方便、提升力大、易于实现过载保护和室内操纵等优点。近年来高新微电子技术在液压技术上的应用,使工程机械、建筑机械以及运输机械综合技术水平越来越高,提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命,其适应性更强。

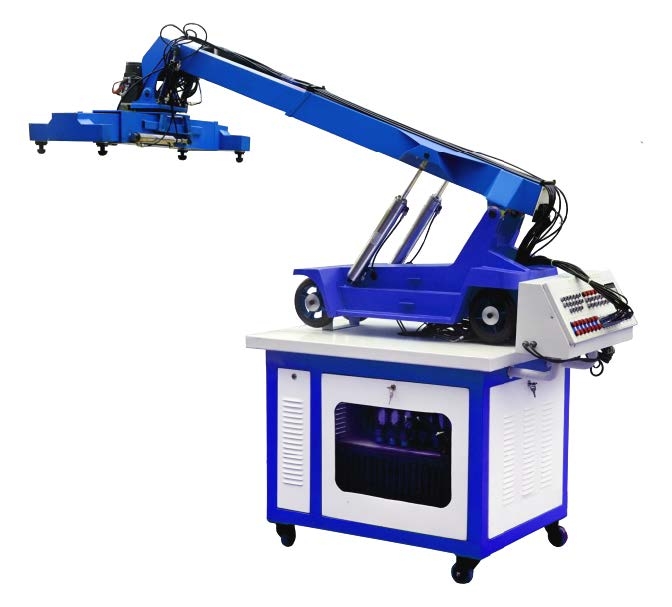

液压正面吊机械实训台
二.实验项目:
1、液压传动及元部件结构与工作原理观摩、拆装实验。
(1)机械部件的测绘与分析。
(2)液压控制系统原理的学习与分析。
2、正面吊操作控制实验:
(1)起吊作业:起吊集装箱时,根据集装箱长度位置,将起吊横梁长度伸缩调整,同时绕中心旋转定位。
(2)提升作业:固定好集装箱后,将起吊主臂抬起,吊起集装箱。
(3)前后伸缩作业:吊起集装箱后,将主臂伸出或缩回。
(4)集装箱旋转定位作业:吊起集装箱后,将横梁绕回转中心旋转,将集装箱定位。
(5)返回:放好集装箱,松开起吊钩,将横梁与主臂复位。
3.PLC自动控制操作实验。
4.PLC可编程控制训练。
三.基本结构:
1.实验台采用冷轧钢板制作(并经过喷塑防腐蚀处理)的台式结构,集液压、机械、PLC控制于一体。
2.液压站放置于液压台下面。整体结构紧凑协调,
3.所用的液压元器件全部是采用工业产品,油管采用高压管,压力可达17MPa,钣金件用经过喷塑防腐处理的冷扎钢板制作。
四.主要功能:
实训台能模拟正面吊的吊装作业:主吊臂除上、下抬臂外,还可以前后伸缩,增加吊装范围,横吊杆除长度可以伸缩外,还可以围绕中心旋转,适用于物件定位吊装
正面吊主臂采用液压与伺服马达同步控制,操作灵活
3.实验控制可采用手动控制和电气控制以及PLC自动控制三种。
五.技术参数:
1.电机:液压专用电机 电压:380V  功率:1.5kW  转速:1420r/min
2.油泵:变量叶片泵  额定压力:7 Mpa  额定排量:8ml/r
3.工作电压:380V与220V,对地漏电电流超过30mA自动切断电源。电器控制采用直流24V,过压保护。
4.外形尺寸:(1)工作台尺寸:1000×800×800mm;(2)实训台尺寸:2000×800×1800mm;    (3)吊臂伸缩长度:300mm;(4)横梁伸缩长度:200mm。



友情提示:
1、货品验收:阁下收货时请检查液压正面吊机械实训台的货品外观,核实液压正面吊机械实训台的数量及配件,拒收处于受损状态的液压正面吊机械实训台;
2、质保:顶邦将为阁下提供液压正面吊机械实训台产品说明书内的质保条件和质保期,在质保范围内提供对液压正面吊机械实训台的免费维修,超出条件承诺时提供对液压正面吊机械实训台的有偿维修;
3、退换货:阁下单方面原因导致的液压正面吊机械实训台选型错误或液压正面吊机械实训台购买数量错误,造成液压正面吊机械实训台的退换货要求,将不被接受;
4、货期:液压正面吊机械实训台的发货期为参考值,如您需要了解液压正面吊机械实训台的精确货期,请与顶邦的销售人员联系;
5、如阁下对液压正面吊机械实训台有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关液压正面吊机械实训台的咨询。
