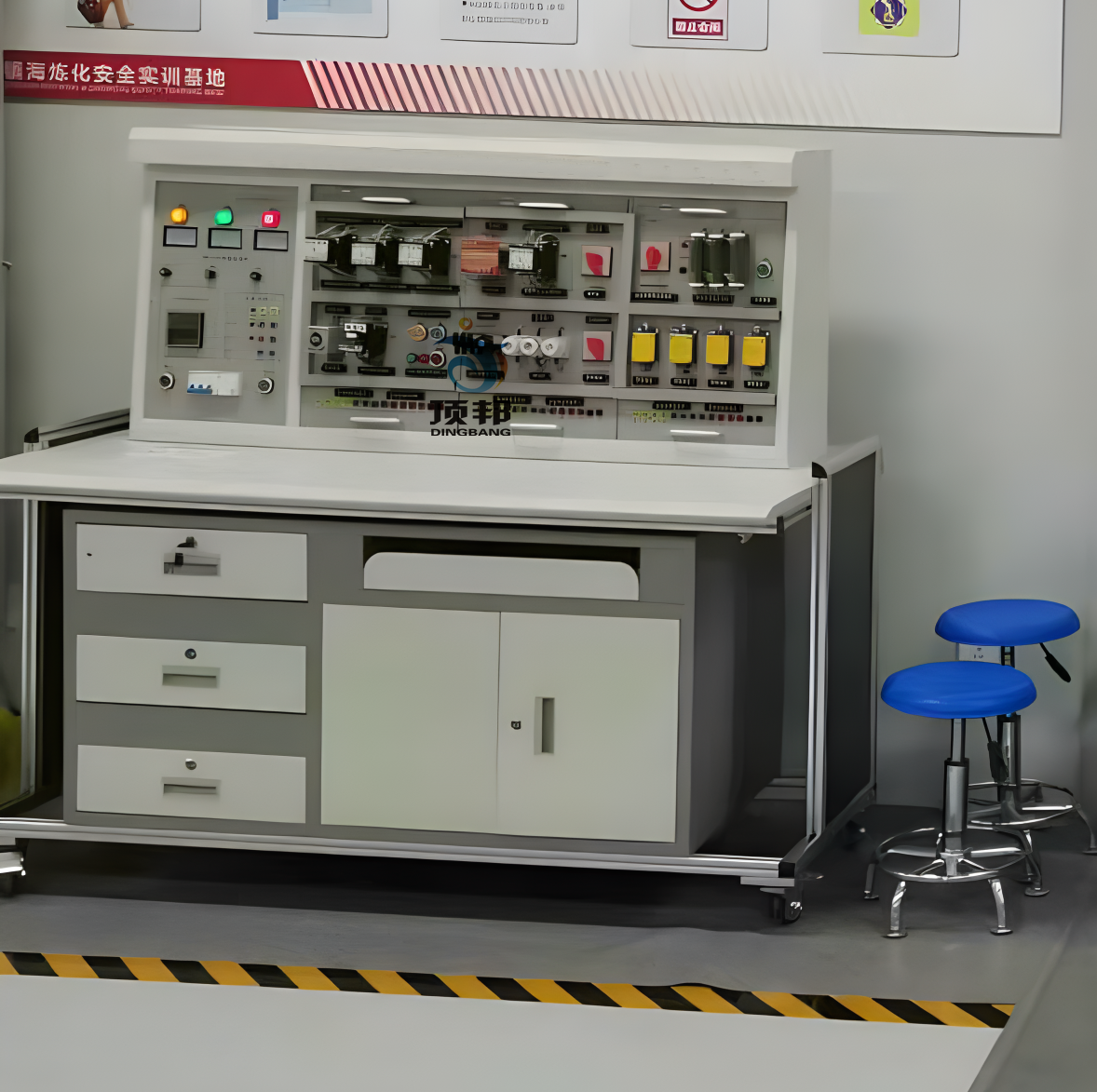

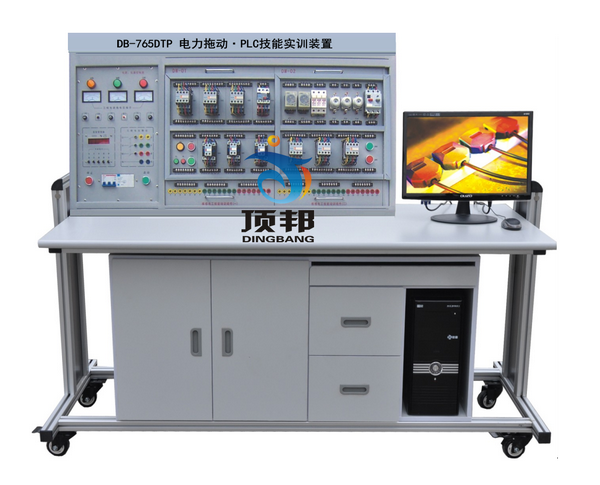

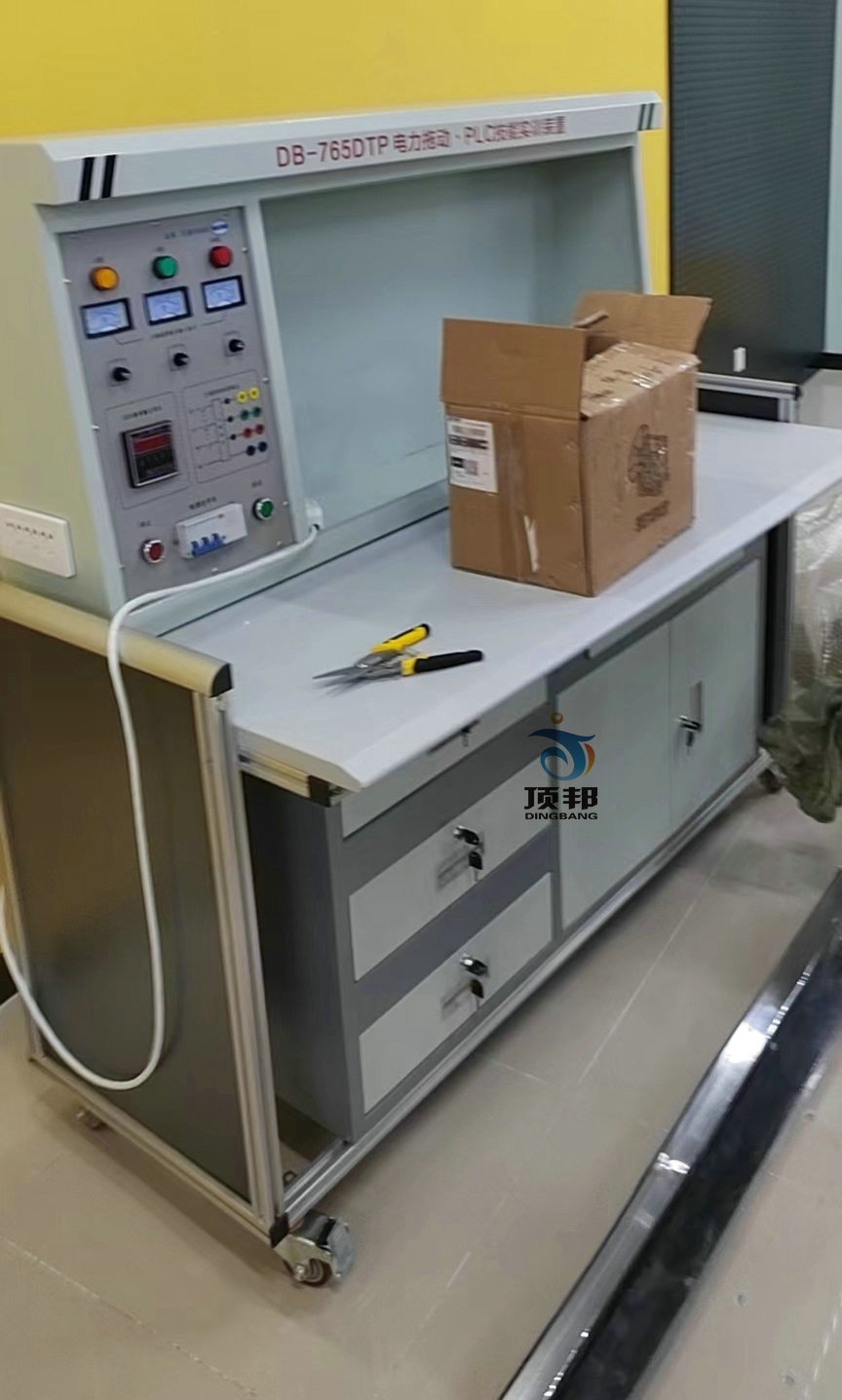

DB-765DTP 电力拖动·PLC技能实训装置

电力拖动PLC技能实训装置

  电力拖动、PLC技能实训装置为配合我国职业教育和就业人员实际操作、培训、鉴定的需求,我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》《PLC原理及应用技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构,实训项目可扩展性强,可扩展电工技能或与变频调速实训项目。所有的元器件通过导线引到接线端子上,有利于保护器件,通过线槽走线,接近工业现场。
一、特点:
1、电力拖动实验台电气控制线路都装在挂箱上,操作方便、更换便捷,可扩展功能或开发新实训项目。如变频调速,实训的内容具有典型性、实用性。
2、电力拖动实验台只需三相四线的交流电源即可投入使用,占地面积小,节约用房,减少基建投资。
3、电力拖动实验台设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全。各电源输出均有软截止保护功能。
4、电力拖动实验台控制屏还设有定时器兼报警记录仪,为学生实训技能考核提供了一个统一的标准。
5、电力拖动·PLC技能实训装置所有的元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件,通过线槽走线,接近工业现场。
二、技术性能:
1、工作电源:三相四线(或三相五线)~380V±5% 50Hz
2、温度:-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.0KVA
4、外形尺寸:1100×700×1400(mm)
三、电力拖动·PLC技能实训装置装置配备
(一)电子电工实验室设备电源控制屏
电力拖动实验台控制屏为铁质双层亚光密纹喷塑结构,铝质面板。它为实训考核提供电源及保护。
1、三相四线电源输入,通过漏电保护器,接通总开关,由接触器通过启、停按钮进行操作。
2、电力拖动实验台设有450V指针式交流电压表三只,指示输入时三相电源电压;指示灯三只,指示实训装置与外部电源通断情况。
3、电力拖动实验台三相四线电源输出,具有单片机全程监控装置过载或短路功能,过载或短路软截止且告警,故障排除复位后方可启动电源。
4、电力拖动实验台设有定时器兼报警记录仪,平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数,为学生实训技能的考核提供一个统一的标准。
(二)电力拖动实验台:桌体为铝木结构,桌面为防火、防水、耐磨高密度板,设有抽屉和储存柜。
(三)实训组件
1、DW-71 电力拖动培训组件(一)
2、DW-72 电力拖动培训组件(二)
3、DW-73 电力拖动培训组件(三)
4、PLC主机及转换器培训组件(三菱FX1N-40mR)
5、SC-09编程通讯电缆
6、仿真软件
7、工控组态软件
8、三相异步电动机 380V Y/△接法,带离心开关 2台
四、实训项目
(一)电力拖动部分

1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动 13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路

(二)PLC综合训练部分

1、与、或、非逻辑功能测试
2、定时器、计数器功能测试
3、跳转、分支功能测试
4、移位寄存器实训
5、数据处理功能实训
6、微分、位操作实训
7、艺术彩灯造型的PLC控制
8、PLC控制三相异步电动机自锁正转控制
9、PLC控制三相异步电动机正反转控制
10、PLC控制三相异步电动机Y/△启动控制
11、PLC控制三相异步电动机降压启动控制
12、PLC控制三相异步电动机能耗制动控制
13、PLC控制C620车床电气控制线路
14、PLC控制C6163车床电气控制线路
15、PLC控制电动葫芦电气控制线路



友情提示:
1、货品验收:阁下收货时请检查电力拖动、PLC技能实训装置的货品外观,核实电力拖动、PLC技能实训装置的数量及配件,拒收处于受损状态的电力拖动、PLC技能实训装置;
2、质保:顶邦将为阁下提供电力拖动、PLC技能实训装置产品说明书内的质保条件和质保期,在质保范围内提供对电力拖动、PLC技能实训装置的免费维修,超出条件承诺时提供对电力拖动、PLC技能实训装置的有偿维修;
3、退换货:阁下单方面原因导致的电力拖动、PLC技能实训装置选型错误或电力拖动、PLC技能实训装置购买数量错误,造成电力拖动、PLC技能实训装置的退换货要求,将不被接受;
4、货期:电力拖动、PLC技能实训装置的发货期为参考值,如您需要了解电力拖动、PLC技能实训装置的精确货期,请与顶邦的销售人员联系;
5、如阁下对电力拖动、PLC技能实训装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关电力拖动、PLC技能实训装置的咨询。
