一、概述
  工业自动化网络控制实训平台以网孔架为基础实训单元,仿真企业真实环境,可开展PLC系统基础模块连接实训。该工作台采用单面实训方式,实训区主要由电源单元、PLC单元、PLC学习箱单元、基础实训单元、扩展实训区(伺服控制小车运动实训单元、步进电机单元和变频器单元)六大部分组成。
二、设备外观

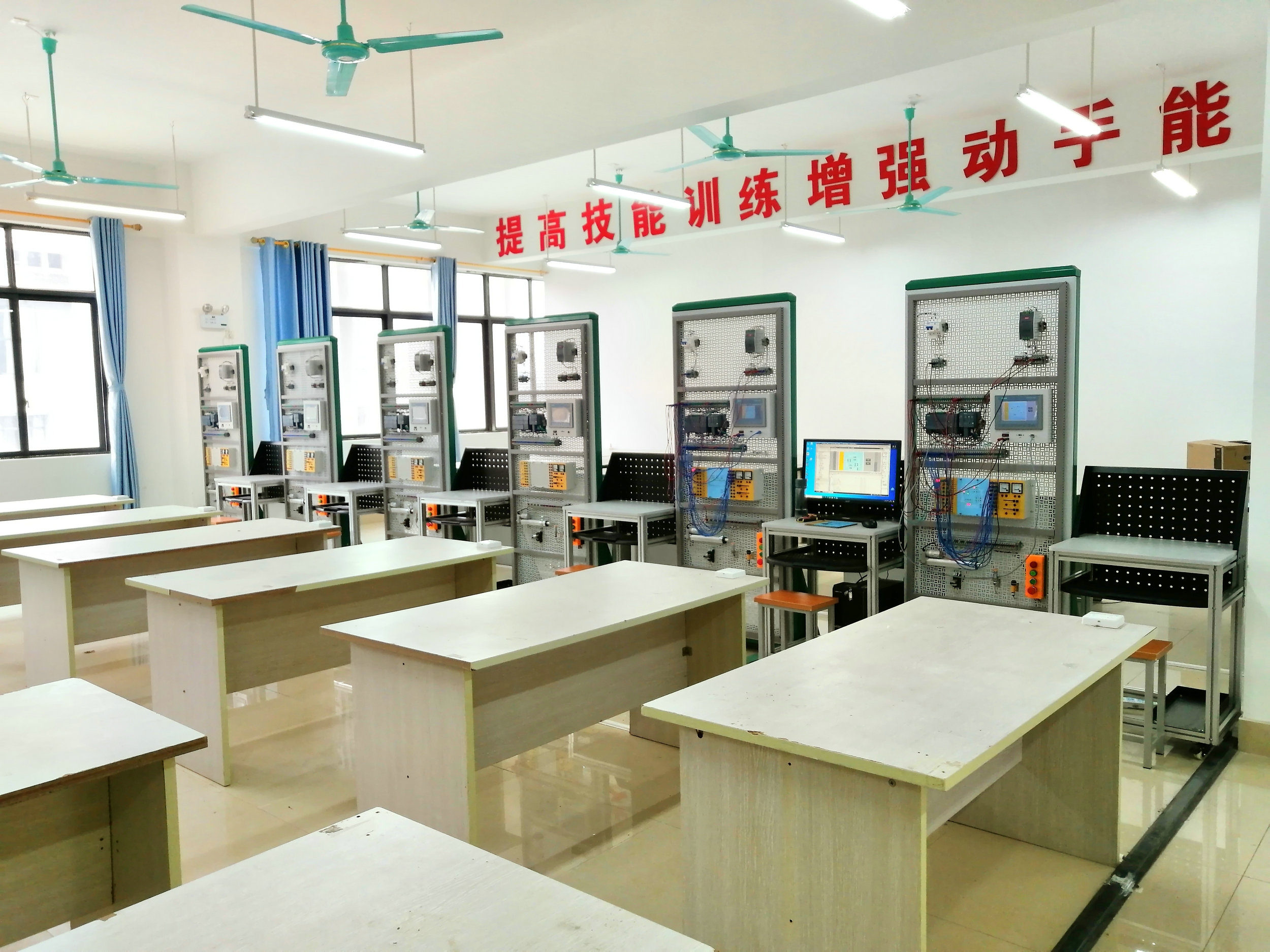

工业自动化网络控制实训平台

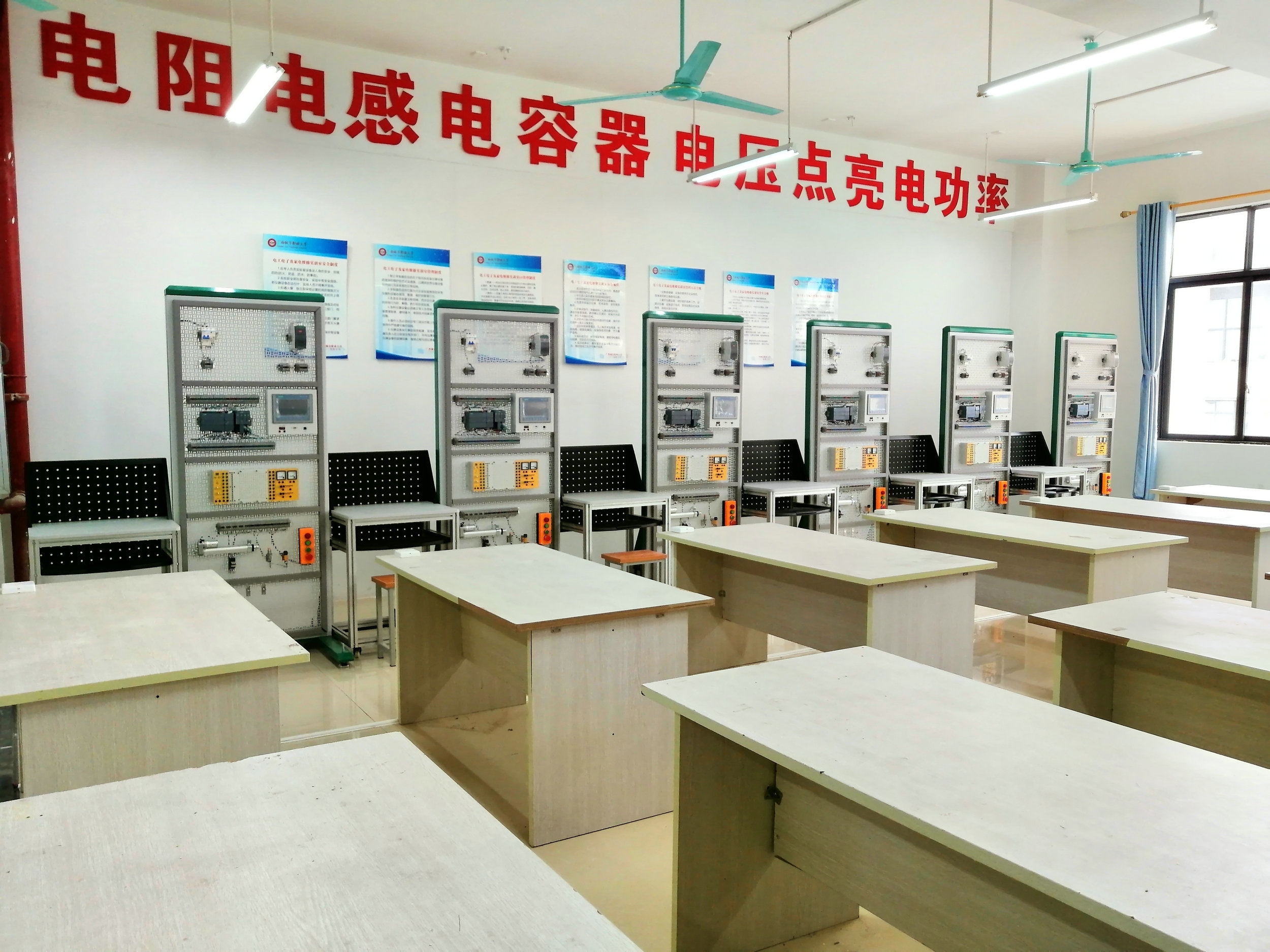

工业自动化网络控制实训平台

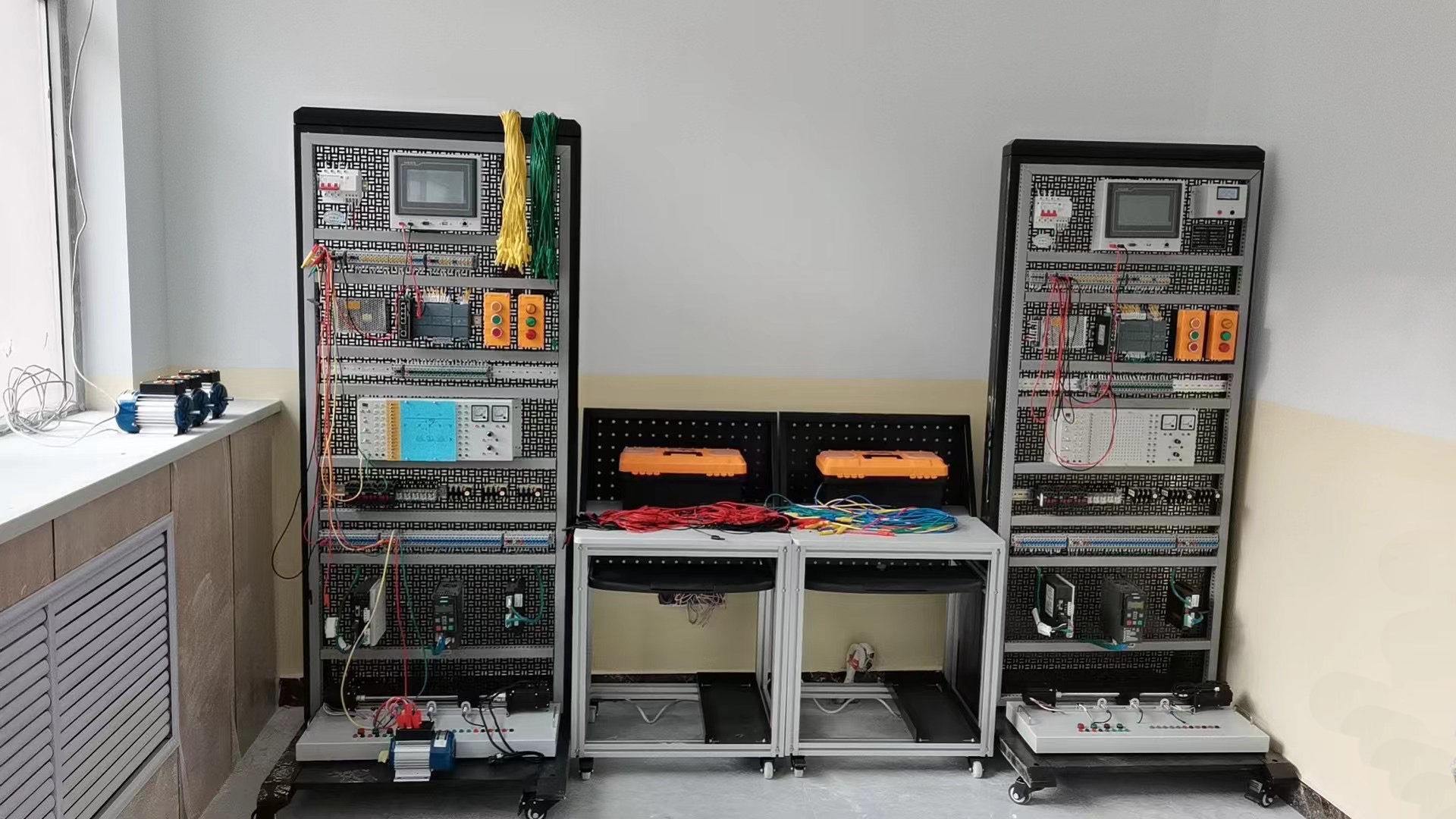

工业自动化网络控制实训平台

工业自动化网络控制实训平台

工业自动化网络控制实训平台
 (图片仅供参考,以实物为准)

  工业自动化网络控制实训平台实训内容丰富,涉及知识点广泛,其中包含了:西门子S7-1200系列PLC的实训;触摸屏的实训;触摸屏与PLC通讯的实训;该工作台可选用不同的PLC学习箱进行不同的实验项目,如舞台灯光实训;十字路口交通灯控制实训;四节传送带控制的实训;邮件分拣实训;四层电梯实训;步进电机实训;水塔水位实训;自动配料实训;运料小车实训;伺服电机的控制实训;变频器的控制实训;小车运动控制实训;编码器控制实训;PLC与变频器PROFINET总线通信等;以及继电器-交流接触器系统的电动机正反转,星-三角,两台电机的顺序控制等实训。气动系统控制实训等项目,实训内容从易到难,便于学生更轻松高效的学习PLC知识。
工业自动化网络控制实训中心是为培养现代化制造业、现代化服务业培训专业人才和复合型人才的基地,实训中心除了对校内的老师和学生培训外,还可面向社会和企业人才的专业培训。培训的项目PLC控制技术、PLC通讯技术、触摸屏技术。面向的人才有电子技术类人才、可变程控制器程序设计类人才、触摸屏应用类人才、自动化系统集成类人才、机器(包括自动化生产线和数控)设备的开发、维修类人才等。服务的行业有钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输等。
三、技术参数
1、输入电源:三相五线AC 380V±10% 50HZ
2、输入功率:≤1kw
3、工作环境:
1)温度: -10℃~+40℃
2)相对湿度:≤90%(+20℃)
3)海拔高度:≤4000m
4)空气清洁,无腐蚀性及爆炸性气体,无导电及能破坏绝缘的尘埃
4、设备重量:100kg
5、外形尺寸:长×宽×高=800mm×800mm×1940mm
四、实训内容
?西门子S7-1200 PLC的实训
?触摸屏的实训
?触摸屏与PLC通讯的实训
?伺服电机的控制实训
?变频器的控制实训
?小车运动控制实训
?编码器控制实训
?PLC与变频器PROFINET总线通信
?继电器-交流接触器系统的电动机正反转,星-三角,两台电机的顺序控制
五、功能特点
1.工作台
工作台采用方形钢材焊接而成,共分为两个工作面,每个工作面由网孔板拼接而成,网孔板两端直接用螺栓与工作台固定。
工作台组成:
本设备采用单工作面,可满足西门子S7-1200 PLC基础实训。在实训时,可进行两种接线方式,一种为学习型接线,其采用即插即用型端子插接方式接线,使用灵活,可增强学生对PLC接线的认识。另一种为直接接线方式,该方式更加接近工厂实际,能更好的提高学生接线的动手能力。
工业自动化网络控制实训平台细节图
多功能接线端子(图片仅供参考,以实物为准)
2.实训区
实训单元组成:网孔板实训区主要由电源单元、PLC单元、PLC学习箱单元、基础实训单元、小车运动单元、变频器单元等组成。
工业自动化网络控制实训平台细节图

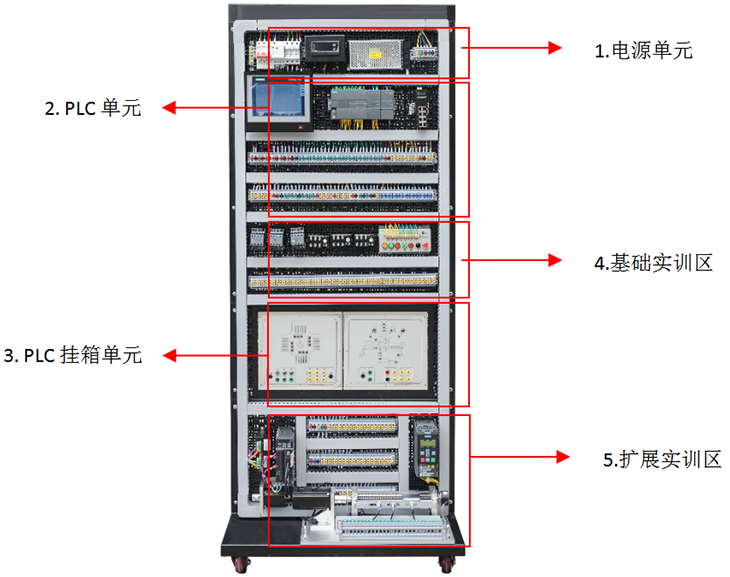

实训区分布图(图片仅供参考,以实物为准)
(1)电源单元
工业自动化网络控制实训平台细节图

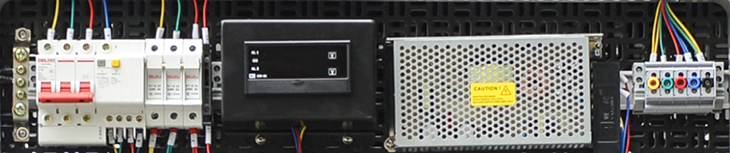

电源单元图(图片仅供参考,以实物为准)
组成:三相四线漏电保护开关、380V指示仪表、开关电源、即插即用端子、双层端子、保险丝端子,导轨;
功能:提供交流380V、220V、直流24V的电压供电,满足整机的需求。
(2)PLC单元
工业自动化网络控制实训平台细节图

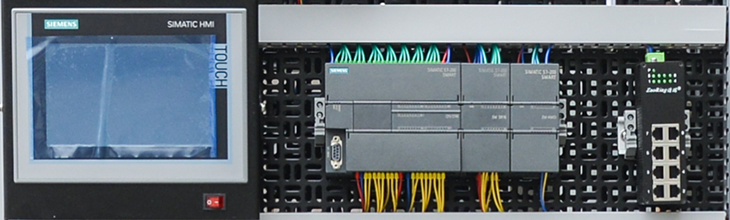

 PLC单元图(图片仅供参考,以实物为准)
组成:昆仑通态TPC7062Ti触摸屏,西门子S7-1200 PLC,线槽
功能:本单元为整机逻辑控制单元,可完成触摸屏编程组态的实训、PLC编程的实训、触摸屏与PLC之间的通讯实训、PLC之间的通讯等内容。
(3)PLC学习箱单元
工业自动化网络控制实训平台细节图
PLC学习箱单元图(图片仅供参考,以实物为准)
1套 信号模拟,包含的模拟器件提供真实的模拟量信号和开关量信号,能够模拟工业现场的设备运行状态。包括:
1)2个 电压表,测量AQ输出电压。
2)2个 直滑电阻,提供0~10V 直流电压信号。
3)8路开关和8路LED显示。
配套教学使用的对象,三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带等模拟控制实训,指示灯采用贴片双色LED,面板采用3D立体彩色搭配设计,使模拟对象更直观立体,开关采用自复位兼自锁一体设计使实训能灵活实用,为适用各类PLC模块具有输入信号高低电平切换功能。
组成:接线端子、PLC实训模块;
功能:该单元为PLC学习仿真区,可通过即插即用端子与PLC端进行连接,完成各类实训,方便快捷。通过选择不同的实验箱可满足电机控制、步进电机、铁塔之光、邮件分拣机、自控成型机、自动轧钢机等十多个实训。
(4)基础实训区单元
工业自动化网络控制实训平台细节图

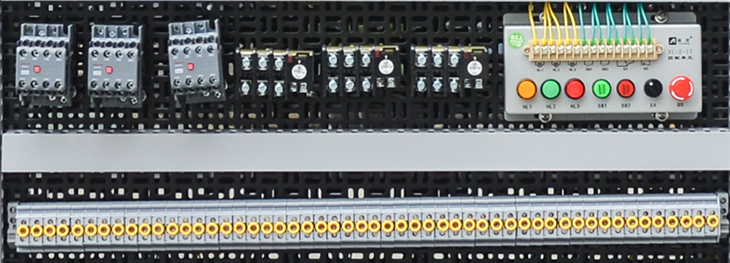

基础实训区单元图(图片仅供参考,以实物为准)
组成:继电器、交流接触器、热继电器、按钮指示灯、导轨、线槽、双层端子;
功能:该单元可以完成三相电机正反转控制实训,将实训模块所实训的个别功能进行实体化,与实训模块形成对比,更有利于学生的学习。
(5)扩展实训区
工业自动化网络控制实训平台细节图

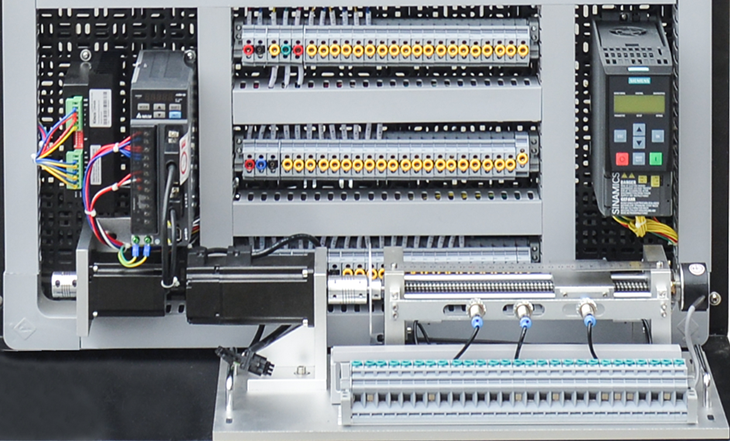

 扩展实训区(图片仅供参考,以实物为准)
组成:伺服系统、步进系统、变频系统、小车运动模块、三相异步电动机模块;
功能:该单元对实训内容进行了更深层次的提升,以实物模型为实训对象,学生通过在这个区域的实训,使其了解及掌握工业上运用非常广泛的运动控制技术与变频控制技术。
五、设备配置清单


序号名称型号及规格数量
1电气控制工作台网孔架长×宽×高=800mm×800mm×1940mm1台
2开关电源DC24V 6A1套
3漏电开关DZ47LE-32 C16  3P+N1只
4电压指示仪表(380V)DW-811只
5三相异步电动机
2只
6触摸屏TPC7062TI1只
7S7-12001214C DC/DC/DC+SB1231(1A0)1套
8按钮开关L16A黄色(复位)1只
9按钮开关L16A绿色(复位)1只
10按钮开关L16A红色(复位)1只
11指示灯AD16AD16-16C黄色1只
12指示灯AD16AD16-16C绿色1只
13指示灯AD16AD16-16C红色1只
14交流接触器CJX2-0910 220V电压3只
15中间继电器继电器AHN22324+继电器座AHNA21 24V电压5套
16热继电器JR36-20 4.5A-7.2A3只
17伺服系统伺服电机(功率为200W,与SD300规格一致)交流伺服驱动器1套
18变频器系统变频器G120C 0.75kw(带PROFINET通讯)1套
19步进驱动器3M4581只
20步进电机57步进电机1只
21接近传感器OBM-D07NK3只
22限位开关VS10N051C22只
23小车运动机构
1套
24线槽303010米
25导轨宽35mm铝材5米
26螺丝螺帽
若干
27电线采用护套结构手枪式连接线(有效防止触电危险);导线采用多股无氧铜线,手感柔软,外包绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点;插头采用实芯铜质件外套铍轻铜弹片,接触优良;若干
28配套资料实训指导书、设备使用手册、光盘1套
29PLC编程线缆与PLC配套1条
30PLC编程软件与PLC配套1套
31触摸屏与计算机通信线与触摸屏配套1条
32触摸屏与PLC通信线与触摸屏配套1条
33工具配套工具1套
34线架
1个
35电脑推车580*450*960mm1台
36配套教学资源
1套

六、工具配置

序号名称型号及规格数量
1工具箱
1
2万用表OW18A1
3内六角扳手(组套)BS-C71
4斜口钳6"1
5尖嘴钳6"1
6剥线钳鸿义1
7压线钳HS-06WF1
8十字螺丝刀十字3*751
9十字螺丝刀十字3"1
10一字螺丝刀一字3*751
11一字螺丝刀一字3"1



友情提示:
1、货品验收:阁下收货时请检查工业自动化网络控制实训平台的货品外观,核实工业自动化网络控制实训平台的数量及配件,拒收处于受损状态的工业自动化网络控制实训平台;
2、质保:顶邦将为阁下提供工业自动化网络控制实训平台产品说明书内的质保条件和质保期,在质保范围内提供对工业自动化网络控制实训平台的免费维修,超出条件承诺时提供对工业自动化网络控制实训平台的有偿维修;
3、退换货:阁下单方面原因导致的工业自动化网络控制实训平台选型错误或工业自动化网络控制实训平台购买数量错误,造成工业自动化网络控制实训平台的退换货要求,将不被接受;
4、货期:工业自动化网络控制实训平台的发货期为参考值,如您需要了解工业自动化网络控制实训平台的精确货期,请与顶邦的销售人员联系;
5、如阁下对工业自动化网络控制实训平台有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关工业自动化网络控制实训平台的咨询。
