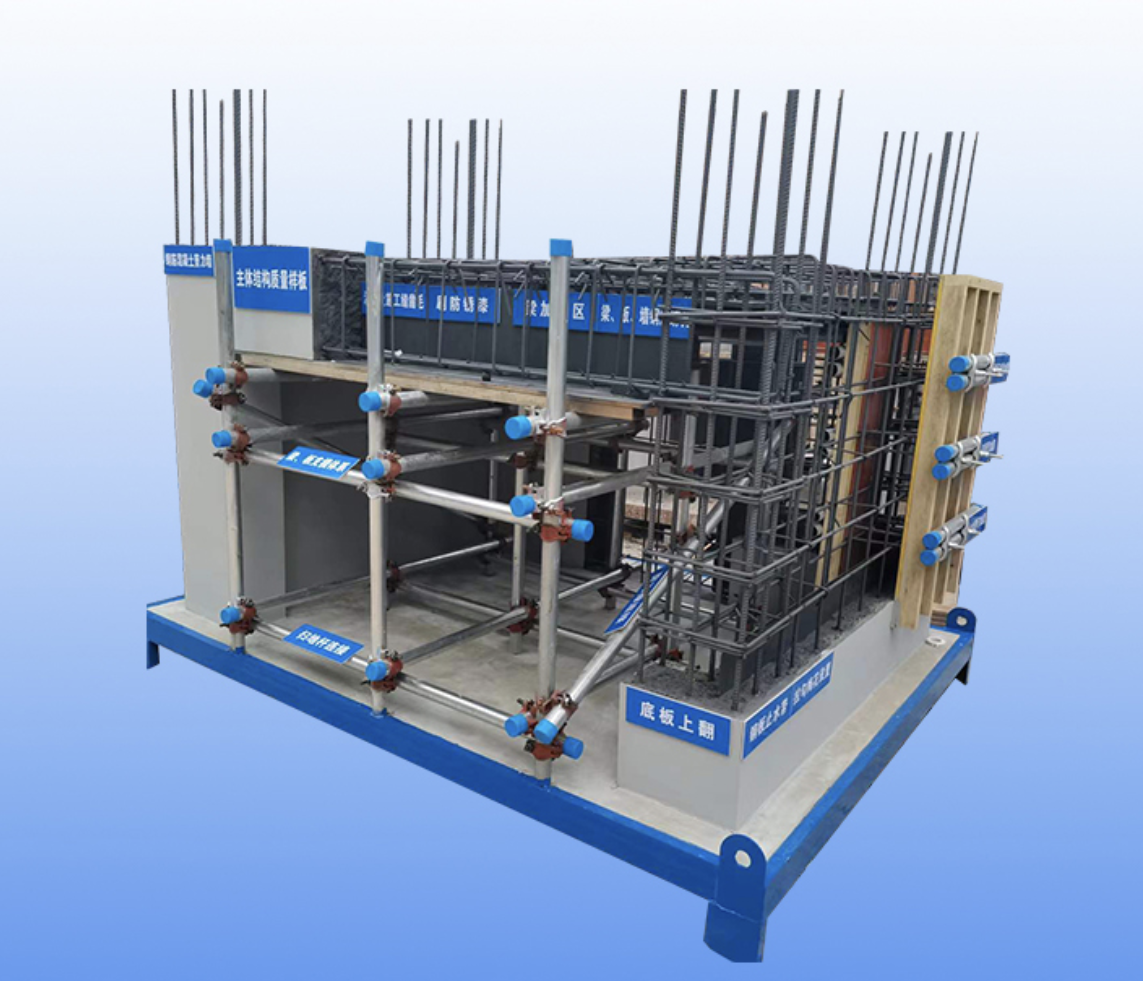

DB-MX64 建筑施工教学模型

(参考图)

序号	名称	技术参数
1	主体结构样板	剪力墙混凝土成品、板面混凝土成品、柱梁钢筋绑扎、板面钢筋绑扎、剪力墙钢筋绑扎、后浇带钢筋绑扎、板面支模架搭设、剪力墙模板支附、施工缝留设、钢板止水带安装、混凝土接口、止水螺杆安装（封堵）等工艺。尺寸2*2.4m
2	框架主体结构样板	双钢管固定、支撑模、混凝土施工缝凿毛刷防锈漆、双螺母加固、砼成型展示、柱底清扫口、柱模板加固、柱钢筋绑扎、梁底清扫口、梁模板加固、梁钢筋展示、板钢筋绑扎、对拉螺杆加固尺寸2*2.4m
3	铝模主体结构样板	剪力墙混凝土成品、板面混凝土成品、柱梁钢筋绑扎、板面钢筋绑扎、板面铝模板支设、剪力墙钢筋绑扎、后浇带钢筋绑扎、板面支模架搭设、剪力墙铝模板支附、施工缝留设、钢板止水带安装、混凝土接口、止水螺杆安装（封堵）等工艺。尺寸2*2.4m
4	砌体抹灰样板	门窗洞口、混凝土过梁、窗台压顶、预埋混凝土砌块、导墙三皮灰砂砖打底、构造柱成品、马牙槎留设、构造柱钢筋、构造柱模板支附。尺寸2*2.4m
5	楼梯样板	楼梯混凝土成品、梯板钢筋绑扎、楼梯模板支附与加固、梯板1/3处混凝土施工缝留设等工艺尺寸2*2.4m
6	平屋面样板	烟道、无动力风帽、避雷接地、排气管、透气管，泛水，屋面地面分层做法：防水保温刚性层屋面等工艺尺寸2*2.4m
7	斜屋面样板	基层结构屋面板+20厚(最薄处)1:8水泥珍珠岩找2%坡+20厚1:2.5水泥砂浆找平+圆角+刷基层处理剂一遍+1.5厚聚氨酯防水涂料+3厚聚合物改性沥青防水卷材+50厚难燃型挤塑聚苯板+干铺聚酯纤维无纺布,隔离层+40厚C20内配Ф4@150×150细石混凝土刚性保护层尺寸2*2.4m
8	种植屋面样板	钢筋混凝土结构屋面板压光找平、单组分聚氨酯防水涂料、SBS耐根穿刺改性沥青防水卷材、无纺布隔离层、泡沫和混凝土1%找坡层随浇随抹平、C20细石混凝土、PVC疏水板、土工布滤水层、天然土回填尺寸2*2.4m
9	厨卫样板	整体墙面粉饰、根部C20素混凝土反坎200高、污水立管安装、透气管安装、等电位端子箱预埋、通风排烟、厨卫地面工序做法等工艺。尺寸2*2.4m
10	水井电井预埋样板	给水、排水、消防、防水封堵，地漏，管线机械开凿，开关、插座预埋安装，强电箱、多媒体预埋，等电位端子箱安装等工艺尺寸2*2.4m
11	卫生间样板	整体墙面粉饰、根部C20素混凝土反坎200高、污水立管安装、透气管安装、卫生间地面工序做法等工艺。尺寸2*2.4m
12	卫生间同层排水样板	等电位端子箱圆角卫生间降板工艺卫生间反坎给水管，排、污水管布置卫生间分层：找坡层，防水层，保护层尺寸2*2.4m
13	电气预埋样板	定位弹线、机械开槽、线管预埋、线槽一次填补、线槽二次填补、甩浆挂网、开关插座底盒预埋、强电箱预埋、多媒体集线箱预埋等工艺尺寸2*2.4m
14	电气预埋及管道安装质量样板	包含定位弹线、机械开槽、线管预埋、线槽一次填补、线槽二次填补、甩浆挂网、开关插座底盒预埋、强电箱预埋、多媒体集线箱预埋及管道安装等工艺尺寸2*2.4m
15	装饰抹灰样板	外墙做法：甩浆挂网、12厚1：3水泥砂浆找平、界面砂浆粘30厚保温板、锚栓锚固、5厚抗裂砂浆压网格布等工艺。外墙腻子、真石漆两底两面。尺寸2*2.4m
16	地下室样板	C15砼垫层，4厚沥青防水卷材，转角处附加防水层每边250，50厚细石砼保护层，底板250厚，设置止水钢板，剪力墙200厚，剪力墙钢筋展示，基层处理，基层拉毛拍浆，12mm厚防水砂浆，聚氨酯防水涂料，3厚防水卷材，30厚聚苯挤塑板，砖胎膜保护墙。螺杆封堵：切除螺杆，打凿喇叭口，防水砂浆封堵，JS封堵。尺寸2*2.4m
17	地下室顶板样板	地下室顶板钢筋绑扎、模板支附与搭设、止水钢板安装、脚手架搭设尺寸2*2.4m
18	基础样板	基础柱、基础底板、钢筋绑扎、止水钢板、底板翻边、砼成型展示、混凝土施工缝凿毛、刷防锈漆、止水螺杆封堵等工艺。尺寸2*2.4m
19	独立柱子样板	钢筋设置、钢筋绑扎、框架柱砼、柱支模等工艺。尺寸2*2.4m
20	梁柱节点样板	钢筋设置、钢筋绑扎、框架柱砼、梁柱支模等工艺尺寸2*2.4m
21	地暖样板	根据采购方要求制作尺寸2*2.4m
22	桩基防水样板	C15砼垫层，20厚1：2.5水泥砂浆找平层、基层处理剂一遍、C20细石砼保护层、防水涂料层、油膏嵌缝尺寸2*2.4m
23	悬挑脚手架样板	工字钢、立杆、大横杆、小横杆、高强度螺栓、十字扣件。尺寸2*2.4m
24	悬挑脚手架样板	工字钢、立杆、大横杆、小横杆、高强度螺栓、十字扣件。
25	铝模样板	剪力墙、顶板、门窗、楼梯铝模板支设尺寸2*2.4m
26	干挂幕墙质量样板	包含有预埋件安装、角码焊接及焊缝防锈、竖龙骨安装、横龙骨安装、钢龙骨防锈、干挂件安装、干挂石材、板缝填塞等工艺。尺寸2*2.4m
27	钢结构样板	柱子、梁的安装及连接，地脚螺栓的预埋及二次浇筑尺寸2*2.4m
28	管井样板	展示：给水管、排水管、污水管、消防管道、防水封堵、检查口、伸缩节、挡水坎、配电箱、强电桥架、弱电桥架、竖向桥架、水平桥架、扁铁接地、防火泥封堵、桥架反坎、跨接线、防腐支架、等电位尺寸2*2.4m
29	叠合板样板	展示：支撑架体、叠合板、现浇梁、顶板后浇等尺寸2*2.4m
30	预制楼梯样板	展示：现浇缺口梁、高强螺栓预埋、预制楼梯、被口预留、楼梯扶手预留、吊耳、防滑梯凳、水泥砂浆封堵、高强灌浆料等工艺。尺寸2*2.4m
