DB-MX65 拆装用大型减速器模型

一、减速器功能:
减速器拆装教学模型是通过拆装各种齿轮减速器,了解齿轮减速器铸造箱体的结构以及轴和齿轮的结构,了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置;熟悉减速器的拆装和调整的方法,培养学生对减速器主要零件尺寸目测和识别能力。本实验室也可以作为机械设计课程设计使用。适用专业:车辆与交通运输、机械设计制造及其自动化、机电一体化、数控加工技术,食品科学与工程,材料成型等专业。
一、减速器制作及用材:
拆装减速器制作材料除标准件外,全部用优质铝合金精加工制作而成,传动齿轮用滚齿机加工。精度高、配合正确、传动灵活,减速器外壳表面进行烤漆处理。产品精久耐用,全铝减速器我厂独家生产历史已有多年。
二、减速器功能及特点:
①、 本系列大型拆装减速器专供学生作拆装实验用,为设计和测量零件尺寸和绘制正确零部件及装配图提供了实物依据。
②、 该系列产品品种齐全、尺寸合适、重量轻、设计结构合理牢固。
③、 减速器附件类型多,开扩了学生的视野。
二、减速器种类

序号货物名称参考品牌、技术参数及要求数量单位金额(元)
1展开式双级圆柱齿轮减速器模数:m=3,齿数:Z1=16 Z2=47 Z3=27 Z4=68,压力角:20°,β:15°,传动比: i =7.398,中心高度:h =146,制作材料:箱体和轴系采用全铝合金制造,长×宽×高:535×330×29415200
2分流式双级圆柱齿轮减速器模数:m=3,齿数:Z1=16 Z2=47 Z3=27 Z4=68,压力角:20°,β:15°,传动比:i =7.398,中心高度:h =146,制作材料:箱体和轴系采用全铝合金制造,长×宽×高:
550×350×320
15200
3同轴式双级圆柱齿轮减速器模数:m=3,齿数:Z1=22 Z2=26 Z3=78 Z4=82,压力角:20°,β:15°,传动比:i =11.1818,中心高度:h =159,制作材料:箱体和轴系采用全铝合金制造,长×宽×高;560×420×35015200
4双级圆锥圆柱齿轮减速器模数:m=3,齿数:Z1=20 Z2=50 Z3=16 Z4=68,β:15°,传动比:i =10.625,中心高度:h =141,制作材料:箱体和轴系采用全铝合金制造,长×宽×高:550×340×34015200
5单级圆锥齿轮减速器模数:m=3,齿数:Z1=20 Z2=60,压力角:20°,β:15°,传动比:i =3,中心高度:h =129,制作材料:箱体和轴系采用全铝合金制造,长×宽×高:500×350×31515200
6单级圆柱齿轮减速器模数:m=3,齿数:Z1=72 Z2=29,压力角:20°,β:15°,传动比: i =2.49,中心高度:h =151,制作材料:箱体和轴系采用全铝合金制造,长×宽×高:450×400×34015200
7蜗轮蜗杆(下置式)减速器模数:m=4,齿数:Z1=1 Z2=45,β:45°,传动比:i =45,中心高度:h =210,制作材料:箱体和轴系采用全铝合金制造,长×宽×高:420×320×40015200
8新型单级圆柱齿轮减速器模数:m=2,齿数:Z1=25 Z2=75;传动比:i =3;中心高度:h =120;制作材料:箱体和轴系采用全铝合金制造;长×宽×高:290×220×21515000


三、拆装工具:1套
1、活动扳手1套
2、橡皮锤1把
3、内外卡钳1套
4、钢丝钳1把
5、尖嘴钳1把
6、榔头1把
7、内六角扳手1套
四、性能规格
1.减速器的结构尺寸适合学生折装实验用,重量仅为10~40kg;
2.减速器为全铝制模型,可拆装;
3.减速器参考标准减速器进行人性化设计,外观美观大方;
五、减速器图片

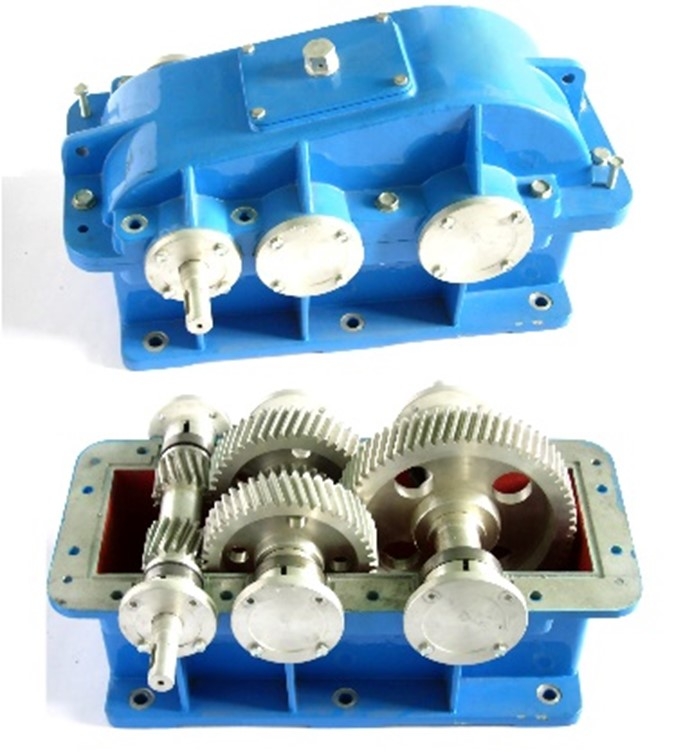

(1)DB-MX65-1展开式双级圆柱齿轮减速器
展开式双级圆柱齿轮减速器

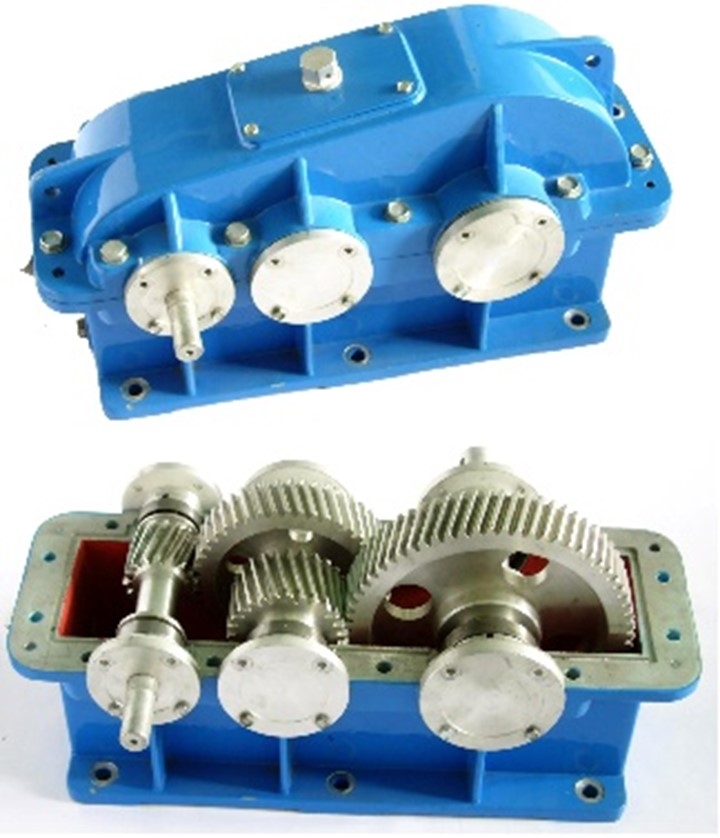

(2)DB-MX65-2分流式双级圆柱齿轮减速器
分流式双级圆柱齿轮减速器

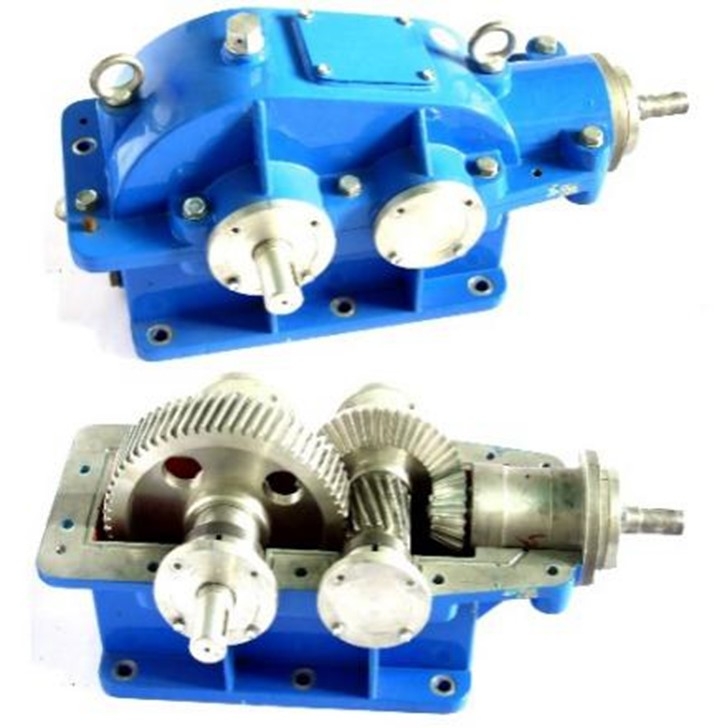

(3)DB-MX65-3拆装用双级圆锥圆柱齿轮减速器
拆装用双级圆锥圆柱齿轮减速器

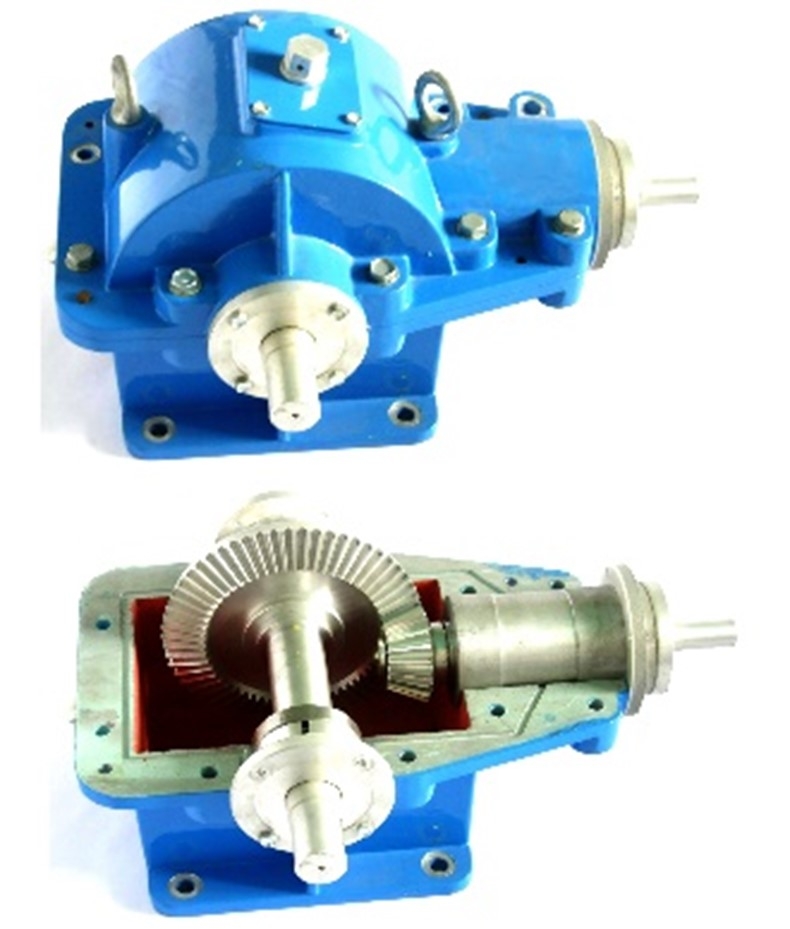

(4)DB-MX65-4拆装用单级圆锥齿轮减速器
拆装用单级圆锥齿轮减速器

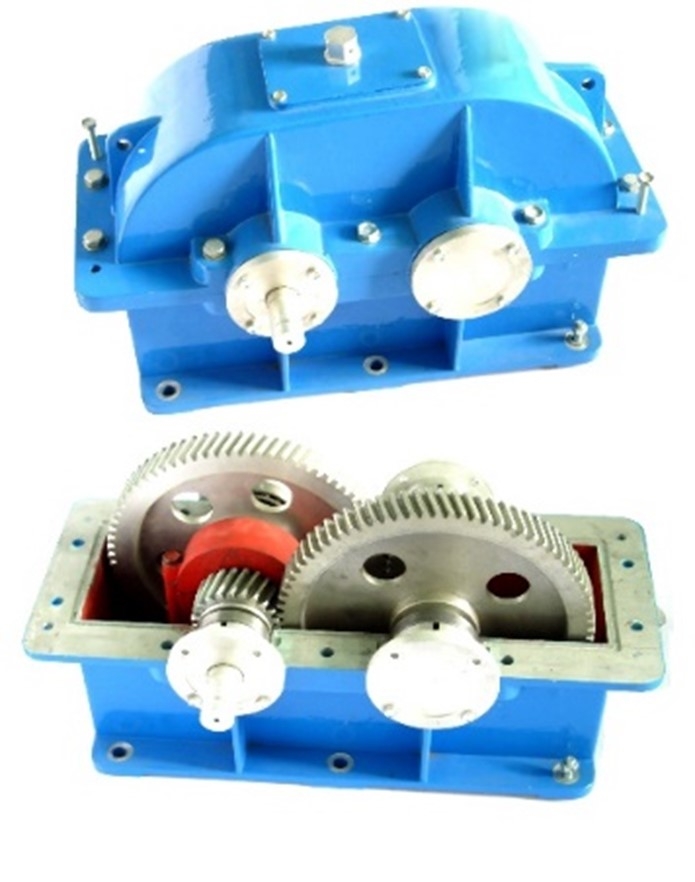

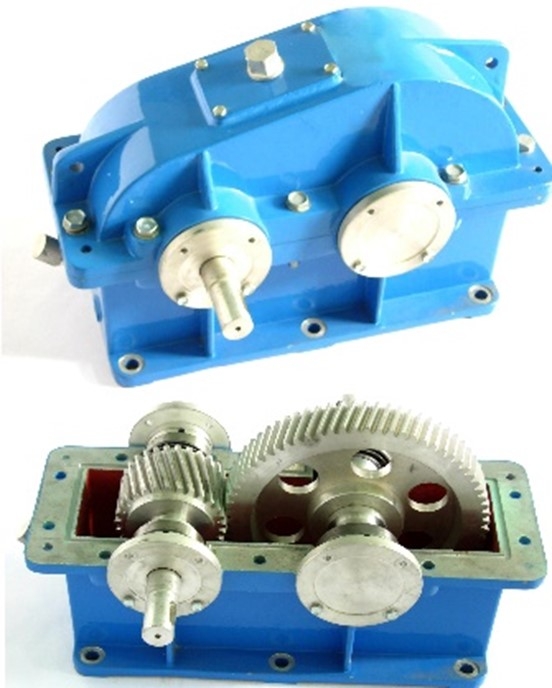

(5)DB-MX65-5拆装用单级圆柱齿轮减速器
拆装用单级圆柱齿轮减速器
(6)DB-MX65-6拆装用蜗轮蜗杆减速器
拆装用蜗轮蜗杆减速器

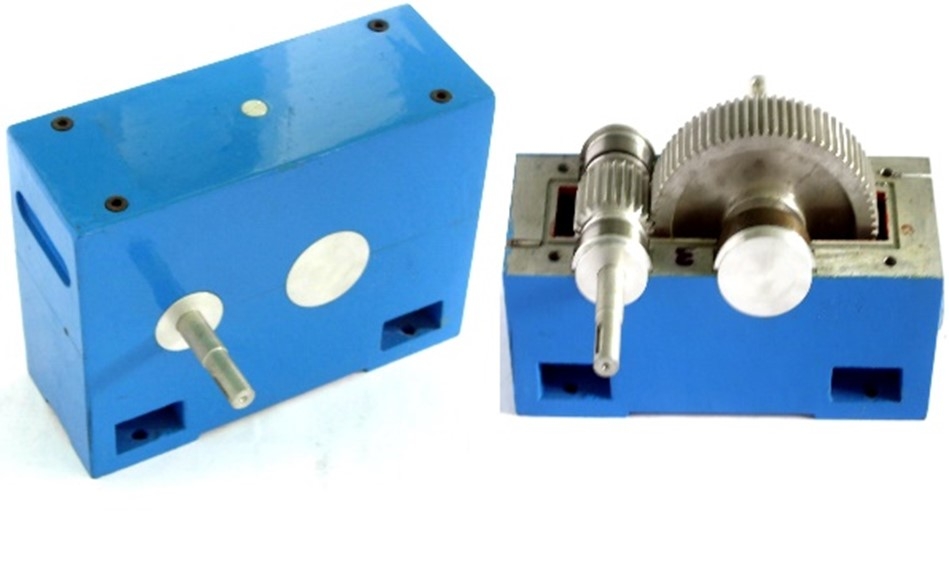

(7)DB-MX65-7拆装用新型结构单级圆柱齿轮减速器
拆装用新型结构单级圆柱齿轮减速器
(8)DB-MX65-8拆装用双级分流式圆柱齿轮减速器
拆装用双级分流式圆柱齿轮减速器



友情提示:
1、货品验收:阁下收货时请检查拆装用大型减速器模型的货品外观,核实拆装用大型减速器模型的数量及配件,拒收处于受损状态的拆装用大型减速器模型;
2、质保:顶邦将为阁下提供拆装用大型减速器模型产品说明书内的质保条件和质保期,在质保范围内提供对拆装用大型减速器模型的免费维修,超出条件承诺时提供对拆装用大型减速器模型的有偿维修;
3、退换货:阁下单方面原因导致的拆装用大型减速器模型选型错误或拆装用大型减速器模型购买数量错误,造成拆装用大型减速器模型的退换货要求,将不被接受;
4、货期:拆装用大型减速器模型的发货期为参考值,如您需要了解拆装用大型减速器模型的精确货期,请与顶邦的销售人员联系;
5、如阁下对拆装用大型减速器模型有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关拆装用大型减速器模型的咨询。
