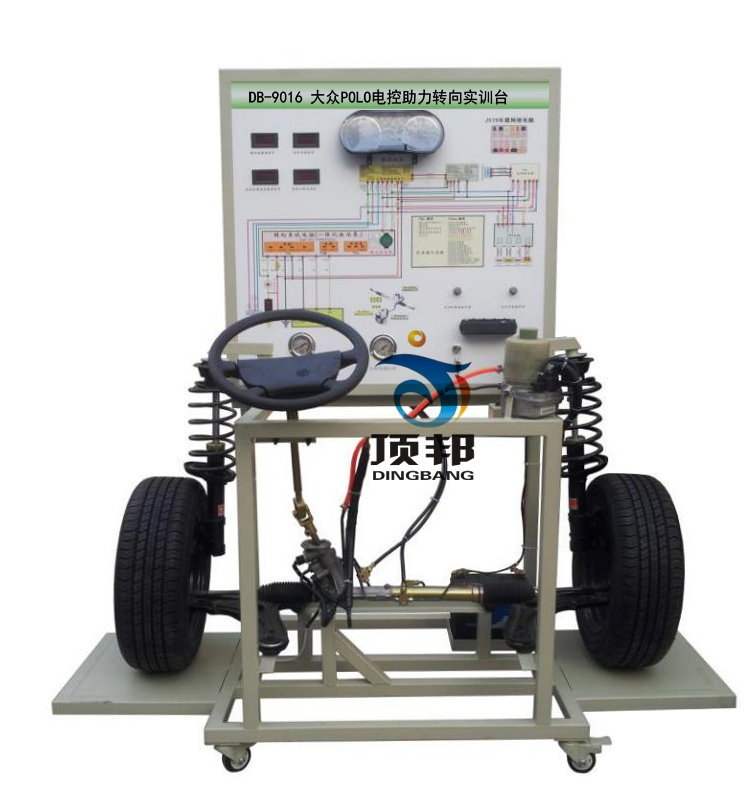

DB-9016 大众POLO电控助力转向实训台
大众POLO电控助力转向实训台
一、产品简介

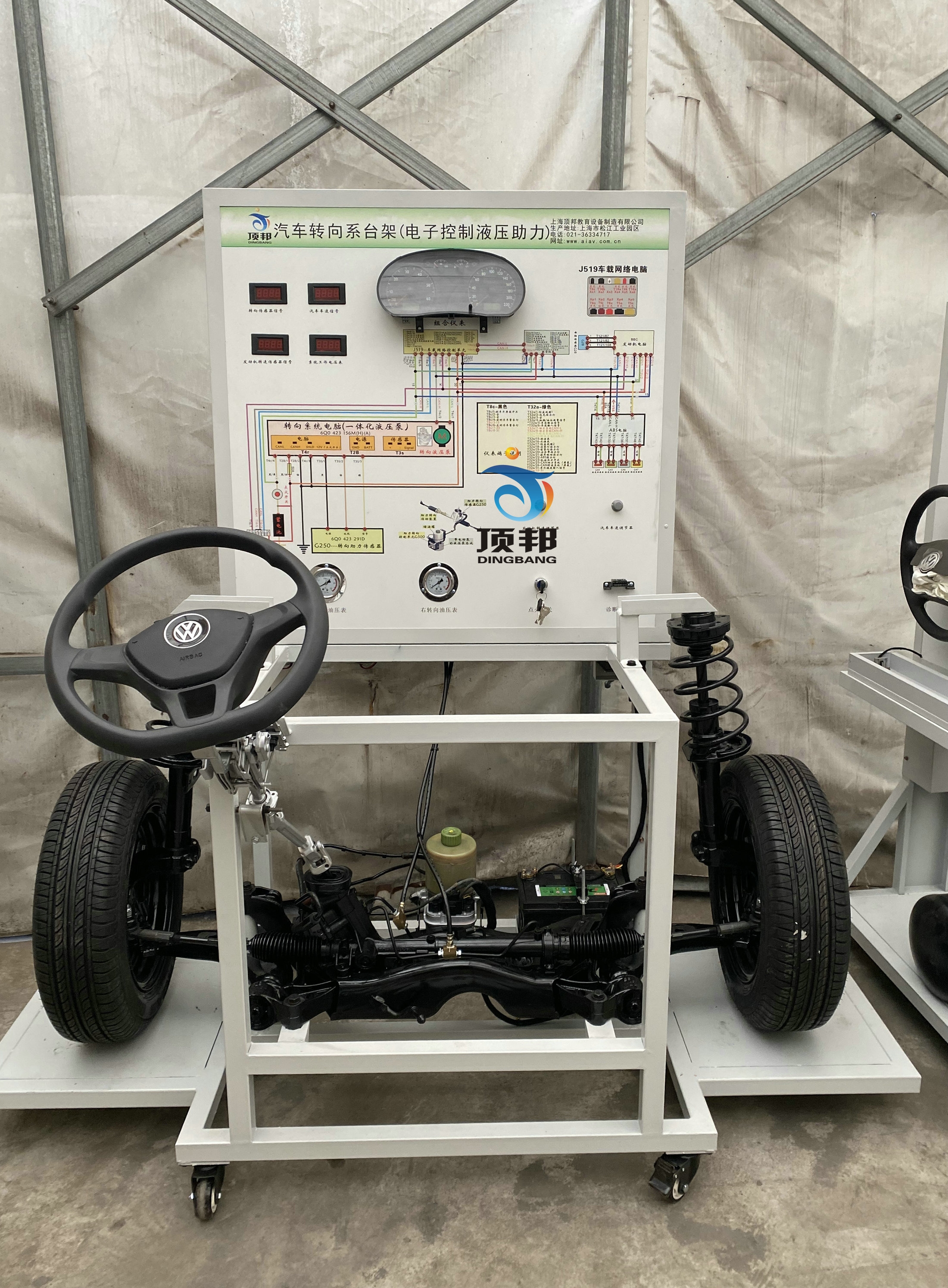

大众POLO电控助力转向实训台采用汽车前桥总成为基础,全面展示了电控助力转向系统、前桥悬架系统的组成结构和工作过程。
适用于学校对电控助力转向系统的理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

二、功能特点
1.真实可运行的汽车电控助力转向系统,充分展示电控助力转向系统的组成结构。
2.由三相电机做动力源带动助力泵工作,操纵方向盘,调节转速与车速信号模拟旋钮,完整演示电控动力转向的工作过程。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析汽车电控助力转向系统的工作原理。
4.实训台面板上安装有检测端子、可直接在面板上检测电控助力转向系统电路元件的电信号,如电阻、电压、电流、频率信号等。
5.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
6. 配套汽车多媒体教学系统(16合一)(投标时需提供教学系统,未提供者取消投标资格),适应所有的教材,内容丰富并可随意调取。合理地运用多媒体教学系统,可以很大程度上减轻老师讲课的工作量。内容分别是:1、汽车发动机构造与维修;2、汽车底盘构造与维修;3、汽车电器构造与维修;4、电控发动机原理与维修;5、自动变速器原理构造与维修;6、汽车空调构造原理与维修;7、汽车安全舒适系统原理构造与维修;8、汽车保养与维护;9、汽车车身构造与修复;10、汽车检测与故障诊断技术;11、汽车机械基础;12、汽车美容与装饰;13、汽车电学基础;14、汽车文化;15、汽车专业英语;16、汽车教学资源包。

三、技术规格
外形尺寸:1700×1000×1750mm(长×宽×高)
动力电源:三相四线(或三相五线)380V±10% 50Hz
输入电源;交流220V±10% 50Hz
工作电源;直流12V
工作温度:-40℃~+50℃
油 压 表:0~100kg/psi

颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm


四、基本配置(每台)

序号 名 称 规格型号 单位 数量
1 检测控制面板 装有各种检测端子以及彩色电路图;UV平板喷绘; 1
2 动力转向控制电脑(ECU)   1
3 点火开关   1
4 前桥悬挂机构   1
5 储油罐   1
6 助力泵   1
7 方向盘、转向柱、万向节、方向机、转向拉杆   1
8 发动机转速与车速装置   1
9 车轮   2
10 仪表   1
11 车速信号模拟装置   1
12 油压表 0~100kg/psi 2
13 三相异步电动机 YT 100L1-4 1
14 移动台架(带自锁脚轮装置) 1700×1000×1750mm(长×宽×高) 1
15 蓄电池 60AH 12V 1
