一、概述
电机及拖动技术实训装置是我公司根据当前实验教学改革的发展,集众多国内外厂家的优点,精心研制、改进而成的新一代实验设备。依据高等院校《电机学》,《电机与拖动》实验大纲要求进行设计。涵盖了“电机学” 、 “电机与变压器” 、“电机与拖动”等专业课程所开设的实验项目。
二、实验装置特点
1、综合性强: 电机及拖动技术实训装置挂件配齐时可完成目前国内各类院校电机及电气控制学科课程的全部实验项目。
2、适应性强: 电机及拖动技术实训装置能满足各类学校相应课程的实验教学,实验的深度与广度可根据需要作灵活调整,普及与提高可根据教学的进程作有机地结合。装置采用组件式结构,更换便捷,如需要扩展功能或开发新实验,只需添加部件即可,永不淘汰。
3、整套性强:从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全,配套部件的性能、规格等均密切结合实验的需要进行配置。
4、直观性强:各实验挂件采用分隔结构形式,组件面板示意、图线分明,各挂件任务明确,操作、维护方便。
5、科学性强:电机及拖动技术实训装置占地面积少,节约实验用房,减少基建投资;配套的小电机均经特殊设计,可模拟中小型电机的特性和参数;小电机耗电省,节约能源;实验噪声小,整齐美观,改善实验环境;电气控制实验,内容丰富,设计合理,除了加深理论知识外,还为学生走向社会打下良好的基础;
6、开放性强: 控制屏供电隔离(浮地设计),并设有电压型漏电保护装置和电流型漏电保护装置,确保操作者的安全;各电源输出均有监示及短路保护等功能,使用方便。整套装置经过精心设计,加上可靠的元器件质量及可靠工艺作为保障,产品性能优良,所有这些均为开放性实验创造了条件,有利于提高学生分析问题和解决问题的能力。
三、技术参数
1、输入电源:三相四线(或三相五线) ~415V±10% 50Hz ,容量>1.5kVA。
2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3、外形尺寸:长1600mm,宽750mm,高1600mm。
4、安全性:配置电流型漏电保护、三相隔离变压器的浮地保护等安全措施,确保实验人员装备的安全。
四、装置可完成的实验功能
(一)直流电机实验功能
1. 直流电机认识实验、起动与调速实验
2. 直流并励电动机:工作特性、机械特性、调速特性
3. 直流复励发电机运行特性( 他励发电机实验,并励发电机,复励发电机实验)
4. 直流并励电动机转动惯量的测定
(二)变压器实验功能
1. 单相变压器:空载试验、短路试验、负载试验
2. 三相变压器:空载试验、短路试验、负载试验
3. 三相变压器的联接组和不对称短路
4. 三相三绕组变压器
5. 单相变压器的并联运行实验
(三)异步电机实验功能
1. 三相异步电动机参数测定
2. 三相异步电动机的工作特性:空载试验、负载试验、堵转试验
3. 三相异步电动机起动与调速:直接起动、Y-Δ起动、转子串电阻起动、 转子串电阻调速
(四)电动机机械特性的测定
1. 直流他励电动机四象限机械特性:电动及回馈制动机械特性;电动及反接制动机械特性;能耗制动机械特性;
2. 三相异步电机在各种运行状态下的机械特性(电动运行状态;反接制动状态,能耗制动状态)
3. 三相异步电动机的M~S曲线测定
(五)同步电机实验的功能
1. 三相同步发电机的运行特性
2. 三相同步发电机的并联运行
3. 三相同步电动机
4. 三相同步电机参数的测定
5. 单相永磁同步电机实验
(六)继电接触控制与电力拖动(电气控制)实训
1.三相异步电动机点动和自锁的控制线路
2.三相异步电动机正反转的控制线路
3.顺序控制线路
4.三相鼠笼异步电动机降压起动的控制线路
5.三相线绕式异步电动机起动的控制线路
6.三相异步电动机能耗制动的控制线路
7.三相异步电动机单向启动及反接制动的控制线路
五、装置的配置介绍
1、DQ01电源控制屏(铁质喷塑结构)
(1) 交流电源
提供三相0~450V可调交流电源,同时可得到单相0~250V可调电源(配有一台三相同轴联动自耦调压器(规格1.5KVA、0~450V)。可调交流电源输出处设有短路保护措施。配有三只指针式交流电压表,通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
提供220V(1A)励磁电源及0~250V(3A)连续可调稳压电枢电源(内设过载保护措施)各一组,并设有直流数显电压表及切换开关。
(3) 人身安全保护体系
设有三相隔离变压器一组(三相电源经总开关、接触器后,到隔离变压器,再经三相调压器输出),使输出与电网隔离,对人身安全起到一定的保护作用;
设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源。实验连接线及插座,采用全封闭结构,使用安全、可靠、防触电。
设有电压型漏电保护器,控制屏若有漏电现象,即切断电源。
实验连接线及插座,采用全封闭结构,使用安全、可靠、防触电。
(4) 控制屏正面可挂仪表及实验部件。底部设有多个小圆形单相三芯220V电源插座,供仪表等部件供电用。控制屏右侧设有三极220V电源插座。
2、DQ02实验桌
1)实验桌采用四个工业铝型材立柱为支撑,立柱端部可安装调节脚,方便高度调节,主体结构通过左、右各2个C字形铝压成型构件联接,台面高度约800mm,桌面板下设支撑框架,截面尺寸为30×30mm,承受力不少于300kg。立柱采用工业铝型材成型工艺,表面氧化处理,截面尺寸:70×70mm,四面带槽,槽宽约8mm,端部配套塑料堵头,槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件,采用压铸成型工艺,经机加工、抛丸、喷砂,表面蓝色静电喷涂工艺。
2)实验桌桌面采用麻灰色高密度层压板封边特制,有效提高绝缘等级;
3)实验储物柜采用冷冲压钣金一体成型,封闭式结构,表面静电喷涂;柜体设有双门柜用于放置实验挂箱,设有二个抽屉用于放置实验导线和指导书等。

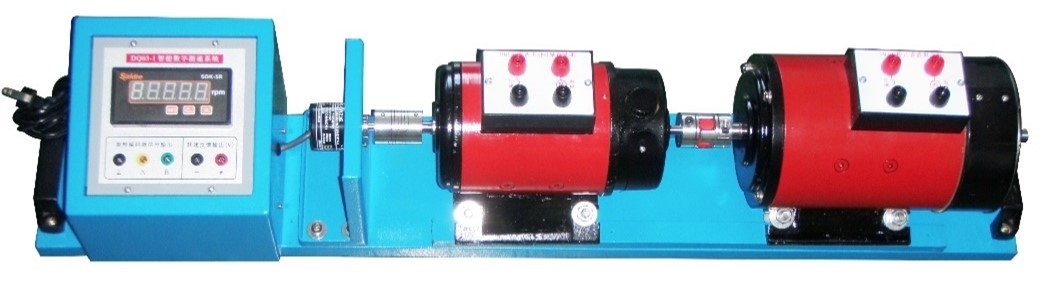

3、DQ03-1固定电机导轨、1024光电编码器测速系统及数字转速表。
包括固定电机的导轨等。导轨平整度好,无应力变形,加工精细,同心度好,互换性好,能保证电机与电机、电机与测功机之间同轴连接,电机运行噪声小,实验参数典型,能较好满足实验要求。
4、DQ05三相组式变压器(三只相同的单相变压器组成,原边220V/0.35A,副边55V/1.4A)
5、DQ06三相芯式变压器
提供三相芯式变压器一个(该变压器有2套副边绕组,原、副边绕组的电压为127V/63.6V/31.8V)。
6、DQ07直流复励发电机(Un=DC200V , IN=0.5A , PN=100W , n=1600RPM ,绝缘等级E )。
7、DQ09直流并(他)励电动机((Un=DC220V , IN=1.1A , PN=185W , n=1500RPM ,绝缘等级E )
8、DQ10三相鼠笼式异步电动机(Un= AC3800V/220V,接法 Y/Δ,转速 1400 RPM,功率100W ,电流0.5A,绝缘等级E)
9、DQ11三相线绕式异步电动机(AC220V,接法 Y,转速 1380RPM,功率100W ,电流0.6A,绝缘等级E)
10、GDQ12线绕式异步电机起动与调速电阻箱
提供0、2、5、15、35五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。
11、DQ14 三相同步电机
作电动机时,220V/Y、0.35A、90W、1500r/min;作发电机时,220V/Y、0.45A、170W、1500r/min。
12、DQ19校正直流测功机((Un=220V、IN=2.2A、PN=355W、n=1500r/min,绝缘等级E)
即可作电动机又可作测功机,做电动机使用时,可作为发电机的原动机,也可用于拖动电动机完成四象限测试;作测功机使用时,由于电机经特殊设计,容量是被测电机的2~3倍,并经精密仪器校正,能很好的完成被测电机的加载输出转矩的测试。
13、DQ22直流数字电压、毫安、安培表(三只)
直流数显电压表一只,采用ICL公司高性能AD转换器配以高速MPU单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围0-300V。手动量程为:2V、20V、300V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。
直流数显毫安表一只,采用ICL公司高性能AD转换器配以高速MPU单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-2000mA。手动量程为:20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示等功能。
直流数显电流表一只,测量范围0~5A,三位半数显,精度为0.5级,具有短路保护功能。
14、DQ25单、三相智能型功率、功率因数表
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路。能同时测量两路单相功率P1、P2,三相功率等于两路功率之和(两表法测量三相总功率)。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),并可存储测量数据,供随时查阅。
15、DQ26三相可调电阻器(三组90Ω×2/1.3A/150W瓷盘电阻)
16、DQ27三相可调电阻器(三组900Ω×2/0.41A/150W瓷盘电阻)
17、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组,35μF/450V、4μF/450V电力电容各1只。
18、DQ31C熔断器及开关板
由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。
19、DQ32 旋转灯,并网开关,同步机励磁电源。
由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<5~22V/可调>组成。
20、DQ44数/模交流电流表
由三只数字交流电流表和一只指针式精密交流电流组成。
21、DQ45数/模交流电压表
由三只数字交流电压表和一只指针式精密交流电压表组成。
22、DQ39继电接触控制(一)
提供交流接触器(线圈电压220V)三只,热继电器一只,电子式时间继电器(通电延时,工作电压220V)一只,变压器(220V/26V/6.3V)、整流电路、能耗制动电阻(10Ω/25W)各一组,带灯按钮(黄、绿、红各一只)三只。将各器件的工作端子引到面板上,供实训接线用,器件的工作状态均有发光二极管指示。
23、DQ33单相永磁同步电机1台
提供单相永磁同步电机1台
24、实验连接线
实验连接线:根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。
25、学生凳:2只/套(铁质四脚方凳,高密度板凳面)。
26、★配套电机及电气技术多媒体课件教学系统适应所有的教材,内容丰富并可随意调取。合理地运用多媒体课件教学系统,可以很大程度上减轻老师讲课的工作量。
★1、提供开发单位“电机及电气技术多媒体课件教学系统”著作权证书复印件加盖单位公章;
★2、提供开发单位“授权书”原件并盖公章;
★3、为了教学的统一性要求电机及电气技术多媒体课件教学系统与实训装置是同一个生产商!
(包含以下内容):
第1章 磁路与变压器
1.1 铁心线圈、磁路
1.2 单相变压器的基本结构和工作原理
1.3 三相电力变压器
1.4 其他常用变压器
第2章 异步电动机
2.1 三相异步电动机的结构和工作原理
2.2 三相电动机的电磁转矩和机械特性
2.3 电力拖动的基杰知识
2.4 三相异步电动机的控制技术
2.5 三相异步电动机的选择
2.6 单相异步电动机
第3章 直流电动机
3.1 直流电动机的结构原理
3.2 直流电动机的工作原理
3.3 直流电动机特性分析
3.4 直流电动机的控制技术
第4章 常用控制电机
4.1 伺服电动机
4.2 测速发电机
4.3 步进电动机
第5章 常用低压电器
5.1 常用低压电器的基本知识
5.2 开关电器和主令电器
5.3 低压控制电器
5.4 熔断器
5.5 低压执行电器
第6章 电气控制电路基本环节
6.1 低压电器基本控制电路
6.2 三相异步机的起动控制线路
6.3 三相异步机的调速控制电路
6.4 三相异步机的制动控制线路
6.5 三相控制系统图的读图、识图基本知识
第7章 典型设备的电气控制电路
7.1 典型设备的电气控制电路基础
7.2 C650普通卧式车床的电气控制电路
7.3 M7130型平面磨床电气控制电路
7.4 Z3050型摇臂钻床电气控制电路
7.5 T68型卧式镗床电气控制电路
7.6 X62W型卧式万能铣床电气控制电路
7.7 桥式起重机的电气控制电路
第8章 电气控制系统设计
8.1 电气控制系统设计的一般步骤
8.2 电气控制原理电路的设计方法及步骤
8.3 电气控制装置的工艺设计
8.4 继电器-接触器控制系统设计实例
六、 装置的配置清单
序号 | 编号 | 名 称 | 数量 | 备注 |
---|
1 | DQ01 | 电源控制屏 | 1套 |
|
2 | DQ02 | 实验桌 | 1张 |
|
3 | DQ03-1 | 固定电机导轨、1024测速系统及智能数显转速表 | 1套 |
|
4 | DQ05 | 三相组式变压器 | 1件 |
|
5 | DQ06 | 三相芯式变压器 | 1件 |
|
6 | DQ07 | 直流复励发电机 | 1台 |
|
7 | DQ09 | 直流并(他)励电动机 | 1台 |
|
8 | DQ10 | 三相鼠笼式异步电动机 | 1台 |
|
9 | DQ11 | 三相线绕异步电动机 | 1台 |
|
10 | GDQ12 | 三相线绕异步电机启动与调速电阻箱 | 1件 |
|
11 | DQ14 | 三相同步电机 | 1件 |
|
12 | DQ19 | 校正直流测功机 | 1台 |
|
13 | DQ22 | 直流数字电压、毫安、安培表(三只表) | 2件 |
|
14 | DQ25 | 单/三相智能功率、功率因数表 | 1件 |
|
15 | DQ26 | 三相可调电阻器(每组90Ω*2/1.3A) | 1件 |
|
16 | DQ27 | 三相可调电阻器(每组900Ω*2/0.41A) | 1件 |
|
17 | DQ29 | 可调电阻器、电容器90Ω*2/1.3A、900Ω*2/0.41A | 1件 |
|
18 | DQ31C | 熔断器及开关板 | 1件 |
|
19 | DQ32 | 旋转灯,并网开关,同步机励磁电源 | 1件 |
|
20 | DQ33 | 单相永磁同步电机 | 1台 |
|
21 | DQ39 | 继电接触控制(一) | 1件 |
|
22 | DQ44 | 数/模交流电流表 | 1件 |
|
23 | DQ45 | 数/模交流电压表 | 1件 |
|
24 | 实验连接线 | 实验连接线及易损配件 | 1套 |
|
25 | 学生凳子 | 4脚方凳 | 2只/套 |
|
26 | 教学资源 | 电机及电气技术多媒体课件 | 1套 |
|
友情提示:
1、货品验收:阁下收货时请检查电机及拖动技术实训装置的货品外观,核实电机及拖动技术实训装置的数量及配件,拒收处于受损状态的电机及拖动技术实训装置;
2、质保:顶邦将为阁下提供电机及拖动技术实训装置产品说明书内的质保条件和质保期,在质保范围内提供对电机及拖动技术实训装置的免费维修,超出条件承诺时提供对电机及拖动技术实训装置的有偿维修;
3、退换货:阁下单方面原因导致的电机及拖动技术实训装置选型错误或电机及拖动技术实训装置购买数量错误,造成电机及拖动技术实训装置的退换货要求,将不被接受;
4、货期:电机及拖动技术实训装置的发货期为参考值,如您需要了解电机及拖动技术实训装置的精确货期,请与顶邦的销售人员联系;
5、如阁下对电机及拖动技术实训装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关电机及拖动技术实训装置的咨询。
