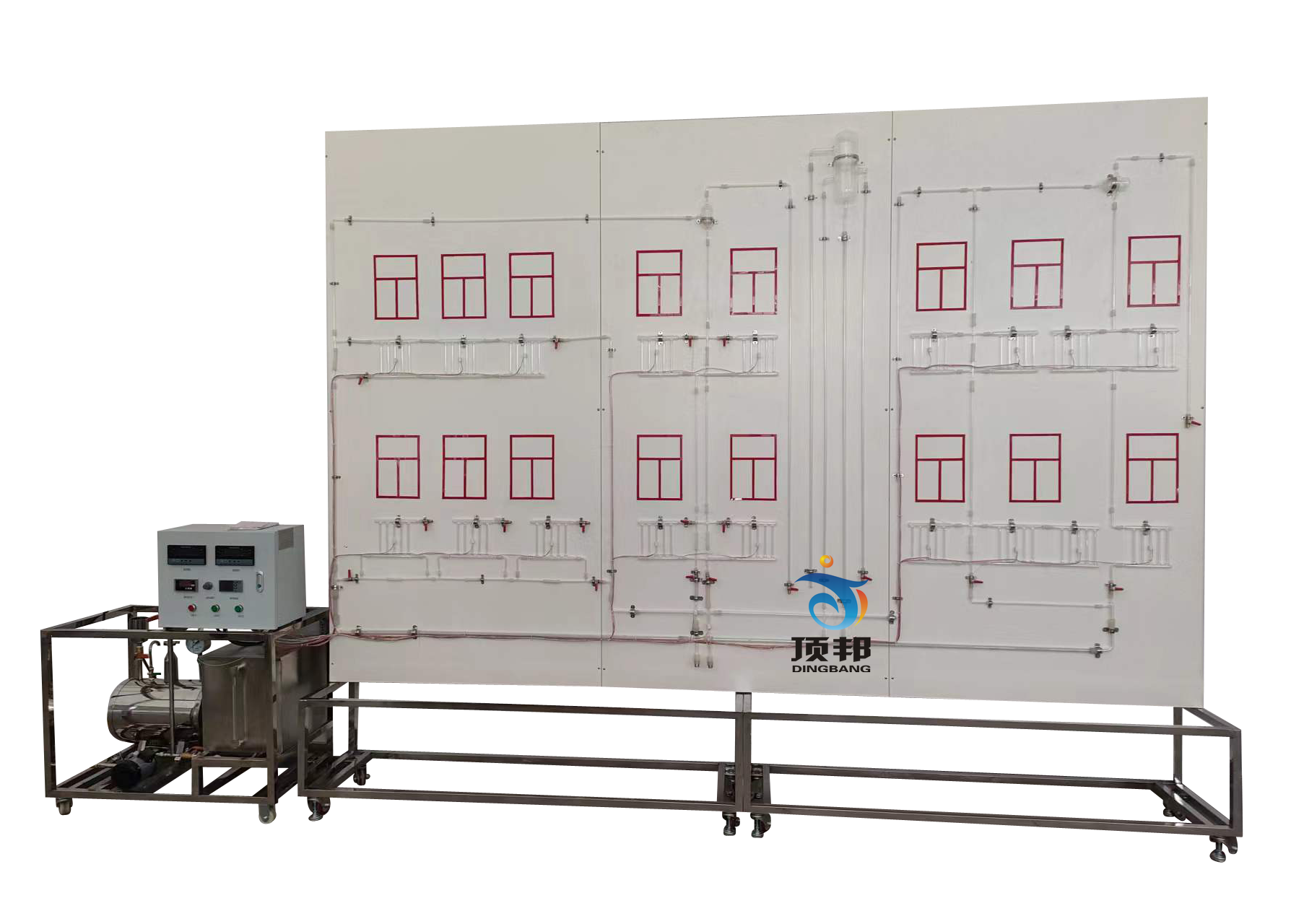

DB-CN/MN 采暖系统模拟演示装置


主要用途:18个玻璃暖气包,5种采暖方式模拟多种形式热水采暖系统工作过程及其连接方式。
主要配置:加热锅炉、循环防腐水泵,集气罐,膨胀水箱,模拟窗,玻璃散热器,20点测温显示系统控制柜,水平式单管顺流式系统,水平式单管跨越式系统,垂直式单管顺流式系统,垂直式单管跨越式系统;双管系统。
外形尺寸:3300×400×2200mm
工作电压:220V
功率:370W


采暖系统模拟演示装置


采暖系统模拟演示装置

实验指导书

一、演示目的

使学生了解常见的热水采暖系统形式,掌握系统中各部件的作用及连接方式,巩固课堂所学的知识。

二、演示系统简介

采暖系统是由热源、管道和散热器所组成。热源是生产热能的部分,管道是连接热源和散热器的桥梁。在图中所示的系统中,由管道将锅炉、水泵和散热器连接起来。系统工作前,先将水充满给水箱,然后打开阀门B和C,同时启动水泵,向系统充水。充水时不断地开关集气罐放气阀,主系统中的空气从集气罐和膨胀水箱中排出。

系统充满水后,关闭阀门B,打开阀门A,在水泵的作用下,水沿供水干管进入散热器,经回水干管返回水泵吸入口,如此不断循环,将热量散到供暖房间。(如下图所示)

采暖系统模拟演示装置设计图

三、演示装置(如图所示)

采暖系统模拟演示装置


四、思考题
1、膨胀水箱有几根连接管,各起什么作用?每根连接管上是否都可以装阀门:
2、本演示中,室内热水采暖系统有几种连接方式。画出各种连接方式的原理图并简述其特点。


友情提示:
1、货品验收:阁下收货时请检查采暖系统模拟演示装置的货品外观,核实采暖系统模拟演示装置的数量及配件,拒收处于受损状态的采暖系统模拟演示装置;
2、质保:顶邦将为阁下提供采暖系统模拟演示装置产品说明书内的质保条件和质保期,在质保范围内提供对采暖系统模拟演示装置的免费维修,超出条件承诺时提供对采暖系统模拟演示装置的有偿维修;
3、退换货:阁下单方面原因导致的采暖系统模拟演示装置选型错误或采暖系统模拟演示装置购买数量错误,造成采暖系统模拟演示装置的退换货要求,将不被接受;
4、货期:采暖系统模拟演示装置的发货期为参考值,如您需要了解采暖系统模拟演示装置的精确货期,请与顶邦的销售人员联系;
5、如阁下对采暖系统模拟演示装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关采暖系统模拟演示装置的咨询。
