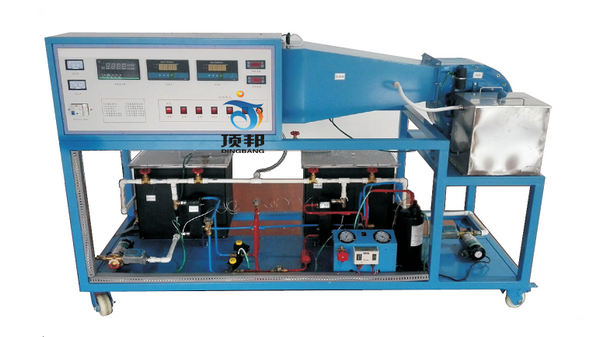

DB-JD93 循环式空气参数调节过程实验装置 一、产品概述: DB-JD93 循环式空气参数调节过程实验装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。 二、装置特点 1.安全保护齐全:设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护 2.直观性好:装置直观展示了直流式空气调节系统的结构,风道采用有机玻璃面板,可清楚地看到空气循环系统的组成部件 三、技术性能 1.输入电源:单相三线 AC220V±10% 50Hz 2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m 3.制冷剂:R22 4.装置容量:<2.5kVA 5.重 量:100kg 6.外形尺寸:1800×700×1500mm 四、基本配置及功能 1.控制台 采用双层亚光密纹喷塑结构,造型新颖。最上层布置空气循环系统,可直观展示空气处理机组结构;正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。 2.交流电源 单相三线220V交流电源供电,经漏电保护器,通过启、停开关控制总电源 3.测量仪表 (1)温度传感器4只,为了能够直观地读数,将各组温度信号取出另接表头显示 温度测量范围为:-40℃~+120℃ 湿度测量范围为:0%~100% (2)真空压力表2只(精度2.5级) 量程分别为-0.1MPa~1.5MPa、-0.1MPa~3.5MPa和0~0.4MPa,分别实时测量制冷系统低压侧、高压侧、和蒸汽发生器的压力 4.控制仪表 (1)压力控制器1只 实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力,当高压高于设定值或低压低于设定值时,控制器发出控制信号切断压缩机电源 (2)风力调速器1只 用于控制轴流风机风速及运行状态 5.空气处理机组 空气处理机包括粗效过滤器、蒸汽喷管、表冷器、加热器(300W)和轴流风机(额定转速1450r/min、流量1000m3/h、全压35Pa、功率90W、噪声59dB) 6.风冷制冷机组:由2匹全封闭压缩机、风冷冷凝器、干燥过滤器、毛细管、表冷器和加液阀组成 7.加湿系统:由蒸汽系统由蒸汽发生器和蒸汽喷管组成 五、循环式空气参数调节过程实验装置主要配置
1直流空调过程演示; 2通过实测的温度、压力、风量,计算出空调过程热量及热平衡误差; 3通过实验测得的风量、压力、功率等参数, 4测定制冷压缩机性能;通过改变风量、温度、流量工况、 5测定换热器(加热器、表冷器)性能实验 6制冷热的相互间的关系 友情提示:
1、货品验收:阁下收货时请检查循环式空气参数调节过程实验装置的货品外观,核实循环式空气参数调节过程实验装置的数量及配件,拒收处于受损状态的循环式空气参数调节过程实验装置;
2、质保:顶邦将为阁下提供循环式空气参数调节过程实验装置产品说明书内的质保条件和质保期,在质保范围内提供对循环式空气参数调节过程实验装置的免费维修,超出条件承诺时提供对循环式空气参数调节过程实验装置的有偿维修;
3、退换货:阁下单方面原因导致的循环式空气参数调节过程实验装置选型错误或循环式空气参数调节过程实验装置购买数量错误,造成循环式空气参数调节过程实验装置的退换货要求,将不被接受;
4、货期:循环式空气参数调节过程实验装置的发货期为参考值,如您需要了解循环式空气参数调节过程实验装置的精确货期,请与顶邦的销售人员联系;
5、如阁下对循环式空气参数调节过程实验装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关循环式空气参数调节过程实验装置的咨询。
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
