技术指标说             明
装置功能1、了解流化床反应器的工作原理及结构。
2、加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。

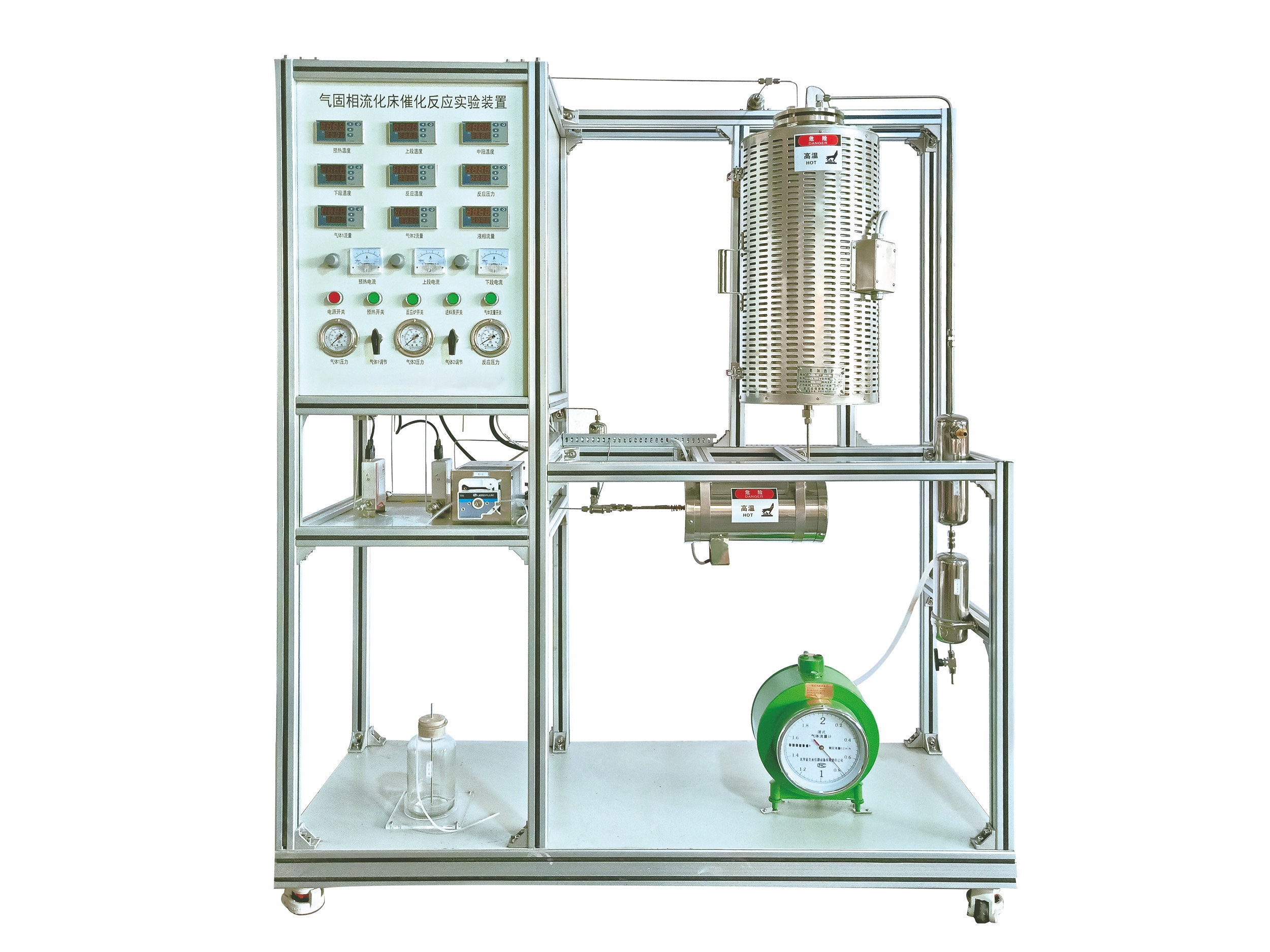

主要配置流化床反应器、加热炉、预热器、蠕动泵、质量流量计、压力表、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施水:装置需冷却水,自带和自来水管相连的接口。
电:电压AC220V,功率4.0KW,标准三相四线制。每个实验室需配置1~2个接地点(安全地及信号地)。
技术参数1、流化床反应器:稀、浓相段直径:Φ20mm、高350mm,扩大段直径:Φ57mm,长200mm;热电偶套管,Φ3mm,内插Φ1mm热电偶,316L不锈钢材质。催化剂装载量:10-50ml。
2、反应器加热炉:ф300×600mm,开启式,加热功率(三段加热)各1KW,加热形式:碳化硅炉管+金属内衬。内层为保温层,外层为网孔防护层。最高使用温度,900℃。
3、预热器:不锈钢,内径φ10mm,长度250mm,内有防返混及防沟流装置;使用温度:室温-400℃,使用压力:常压。
4、2 路气体管路,气体质量流量控制器控制气体流量,流量规格:300ml/min,N2标定,准确度:±1%F.S。
5、加料罐:体积500ml,材质:石英玻璃,数量1个。
6、液体混合器:50 ml,材质:316L不锈钢,数量1个。
7、产品冷凝器:316L卫生级不锈钢,Φ76×200mm(316L内盘管)。
8、气液分离器:500mL,316L卫生级不锈钢。
9、液体泵:蠕动泵,转速范围0.1~50rpm,流量:0.2-10ml/min,4~20mA远程输出控制,数量1台。
10、不锈钢防震指针压力表0-0.25MPa,数量3个。
11、温度传感器:K热电偶,显示分度0.1℃。
12、管路阀门:316L不锈钢精密卡套管和阀门。
13、节能环保冷凝系统:温度范围-10~20℃,容积5L,控温精度±0.5℃。
14、中央处理器:执行速度0.64μs,内存容量16K,内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议;功能:数据处理运算。
15、模拟量模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。
16、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。
17、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。
18、额定电压:220V,总功率:4.0KW。
19、外形尺寸:1500×550×1800mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
20、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
21、设备报警系统:对设备设置急停按键,同时可以实现终端报警。报警范围包括模拟量,开关量的上下限、阀值等状态进行设置报警。
22、配套测控软件可以实现实验数据实时在线采集显示数据、曲线及设备运行状态等。通过WIFI技术实现终端覆盖。
测控组成变量检测机构显示机构执行机构
气体流量气体质量流量控制器触摸屏阀控
液体加入量蠕动泵触摸屏转速调节
预热温度K型热电偶触摸屏调压模块
加热炉温度K型热电偶触摸屏调压模块
流化床反应温度K型热电偶触摸屏
反应压力指针式压力表触摸屏



友情提示:
1、货品验收:阁下收货时请检查气固相流化床催化反应实验装置的货品外观,核实气固相流化床催化反应实验装置的数量及配件,拒收处于受损状态的气固相流化床催化反应实验装置;
2、质保:顶邦将为阁下提供气固相流化床催化反应实验装置产品说明书内的质保条件和质保期,在质保范围内提供对气固相流化床催化反应实验装置的免费维修,超出条件承诺时提供对气固相流化床催化反应实验装置的有偿维修;
3、退换货:阁下单方面原因导致的气固相流化床催化反应实验装置选型错误或气固相流化床催化反应实验装置购买数量错误,造成气固相流化床催化反应实验装置的退换货要求,将不被接受;
4、货期:气固相流化床催化反应实验装置的发货期为参考值,如您需要了解气固相流化床催化反应实验装置的精确货期,请与顶邦的销售人员联系;
5、如阁下对气固相流化床催化反应实验装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关气固相流化床催化反应实验装置的咨询。
