DB-HR11 燃气管网水力工况实验台

燃气管网水力工况实验台是了解城市燃气管道构成城市输配管网系统的环网或枝网，输配管网的布置，是根据工业和民用用户的用气量和城区地理特性，全面规划设计而成的管网系统。对管网进行测试、分析和处置，是减少火灾、爆炸、中毒、输气损失，提高供气的可靠性的关键环节。
燃气管网水力工况实验台实验目的：
1.了解燃气管网水力工况实验台的工作原理及使用方法；
2.通过实验台演示燃气环状管网、支状管网压力分布及事故工况的压力变化；
3.通过实验画出不同用户工况下的压力曲线。
技术规格：
1、外形尺寸：1800×1600×500mm
2、工作电压：220V 功率：250W
3、旋涡气泵：YX-21D-1，0.4KW，220V，83m3/h，11kpa；
4、稳压罐，主体直径250mm，长450mm；
5、管道式流量计1.6-16m3/h；
6、单管压力计，单管压力计前有稳压罐；
7、多节点模拟管网；

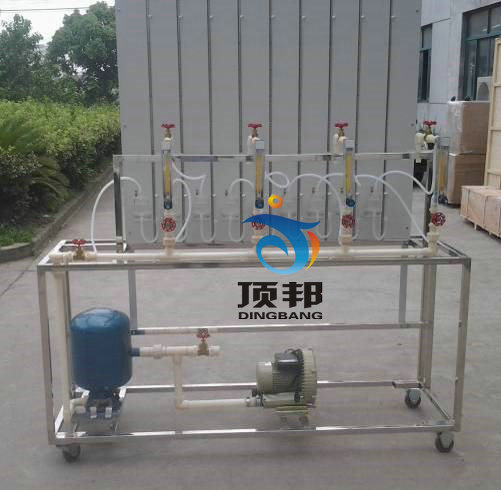

实验台及配置结构
1、不锈钢实验台
2、旋涡气泵
3、稳压罐
4、供气干管
5、用户支管
6、用户流量计
7、压差板
8、单管压力计等组成。气泵工作产生的气流进入稳压罐，经泻流稳压后，供给模拟的燃气用户，每个用户由支管、流量计和尾阀组成，在压差板上设有9只单管压力计，可分别测量干管起点的压力、用户支管及包含燃具的阻抗在内的压差，而第9只压力计则既测量最终用户的阻抗，又是干管的终点压力。通过调整泻流阀、用户流量及尾阀进行实验。
