DBCBK-19 船用燃油辅锅炉控制系统

1.满足要求
1.1.满足《<中华人民共和国船员培训管理规则>实施办法》（海船员〔2019〕340号）规定的技术要求。
1.2.IMO关于海员培训、发证及值班标准国际公约（STCW78/95）规定的要求
1.3.中国海事部门《关于STCW78/95公约过渡规定的实施办法》
“海船船员适任证书考试、评估和发证规则”及相应的训练评估规范的要求。

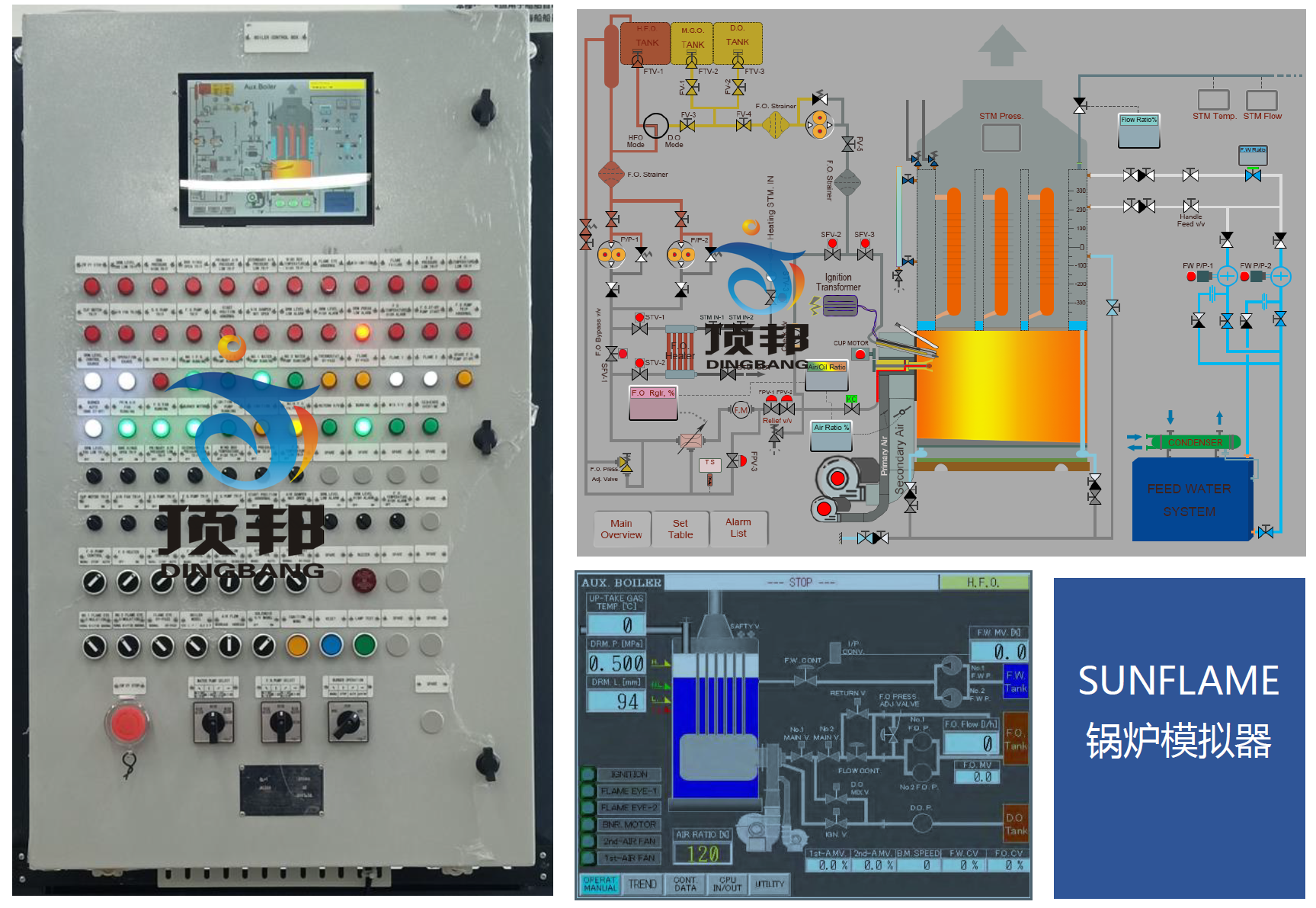

2.设备图片：

3.设计要求
1.指示灯

序号	名称	颜色
1	FLAME-EYE ABNORMAL	R
2	IGNITION FAILURE	R
3	MIS-IGNITION	R
4	BLR. DRM. LEVEL TOO LOW	R
5	BLR. DRM. LEVEL LOW	R
6	BLR. DRM. LEVEL HIGH	R
7	F. O. PRESS TOO LOW	R
8	F. O. PRESS LOW ALARM	R
9	F. O. TEMP. TOO LOW	R
10	F. O. TEMP. LOW ALARM	R
11	F. O. P/P ABNORMAL STOP	R
12	BLR. STM. PRESS HIGH	R
13	BLR. STM. PRESS LOW	R
14	AIR PRESS LOW	R
15	BNR. MOTOR TRIP	R
16	WIND-BOX TEMP. HIGH	R
17	FURNACE ABNORMAL	R
18	SOURCE FAILURE	R

2.指示灯（状态指示类）

序号	名称	颜色	注
1	OPERATION SOURCE	G
2	BNR. ST-BY (BNR. AUTO)	G
3	PRIM.AIR FAN RUNNING	G
4	F. D. FAN RUNNING	G
5	IGNITION OIL PUMP RUNNING	G
6	NO.1 F.O. P/P RUNNING	G
7	NO.2 F.O. P/P RUNNING	G
8	NO.1 WATER P/P RUNNING	G
9	NO.1 WATER P/P RUNNING	G
10	FIRE ( D. O. MIXING)	G
11	THERMOSTAT BY-PASS	Y
12	SPARE F.O. P/P ST-BY	Y
13	MAIN F.O. V/V OPEN	Y

3.控制&模拟

序号	名称	颜色
1	THERMOSTAT BY-PASS OFF ON
2	F. O. HEATER MAN STOP AUTO
3	F. O. P/P CONTROL MAN STOP AUTO
4	FEED WATER P/P CONTROL MAN STOP AUTO
5	F. O. FLOW CONTROL MAN AUTO
6	F. O. FLOW MAN. DEC. INC.
7	LAMP TEST / BNR. TRIP TEST RESET
8	ALARM ACK.(SOUND OFF)
9	EM’CY STOP
10	BUZZER

4.拨动开关&开关（选择类）

序号	名称	颜色	注
1	F.O. P/P SELECT NO.1 USE NO.2USE		2位选择开关
2	F.O. P/P SELECT NO.1 USE (NO.2 ST-BY) NO.2 USE(NO.1 ST-BY)		2位选择开关
3	BNR.OPERRATION MAN-STOP-AUTO-AUTO ‘ON’		4位选择开关

5.模拟信号

序号	名称	实现方式
1	FLAME-EYE ABNORMAL	程序
2	IGNITION FAILURE
3	MIS-IGNITION
4	BLR. DRM. LEVEL TOO LOW	电位计
5	BLR. DRM. LEVEL
6	BLR. DRM. LEVEL HIGH
7	F. O. PRESS TOO LOW	钮子开关
8	F. O. PRESS LOW ALARM	钮子开关
9	F. O. TEMP. TOO LOW	钮子开关
10	F. O. TEMP. LOW ALARM	钮子开关
11	F. O. P/P ABNORMAL STOP	程序
12	BLR. STM. PRESS HIGH	电位计
13	BLR. STM. PRESS LOW	电位计
14	AIR PRESS LOW	钮子开关
15	BNR. MOTOR TRIP	程序
16	WIND-BOX TEMP. HIGH	钮子开关
17	FURNACE ABNORMAL	钮子开关
18	SOURCE FAILURE	钮子开关

6.显示

序号	名称	实现方式
1	BLR. DRM. LEVEL	液位仪表
2	BLR. STM. PRESS	压力显示仪表
3	AIR/OIL FLOW CONTROLLER	电位计调节和显示仪表
4	BLR. STM. TEMP.
5	BLR. STM. FLOW
